Phân Tích Phụ Kiện Máy Auto Lathe, Máy Phay và Máy Tiện

Giới Thiệu về Phụ Kiện Máy Auto Lathe và Vai Trò trong Cơ Khí Chính Xác

Phụ kiện máy Auto Lathe, máy phay và máy tiện là các thành phần quan trọng, đảm bảo độ chính xác, hiệu suất và tính linh hoạt trong gia công cơ khí chính xác. Các phụ kiện như collet chuck, guide bushing, back collet chuck, main collet chuck, finger chuck và chuck joint hỗ trợ kẹp phôi, dẫn hướng và kết nối, giúp tối ưu hóa quá trình gia công. Tại Việt Nam, nhu cầu về phụ kiện chất lượng cao tăng mạnh trong các ngành ô tô, y tế, điện tử và hàng không, nơi yêu cầu dung sai chặt chẽ và năng suất vượt trội.

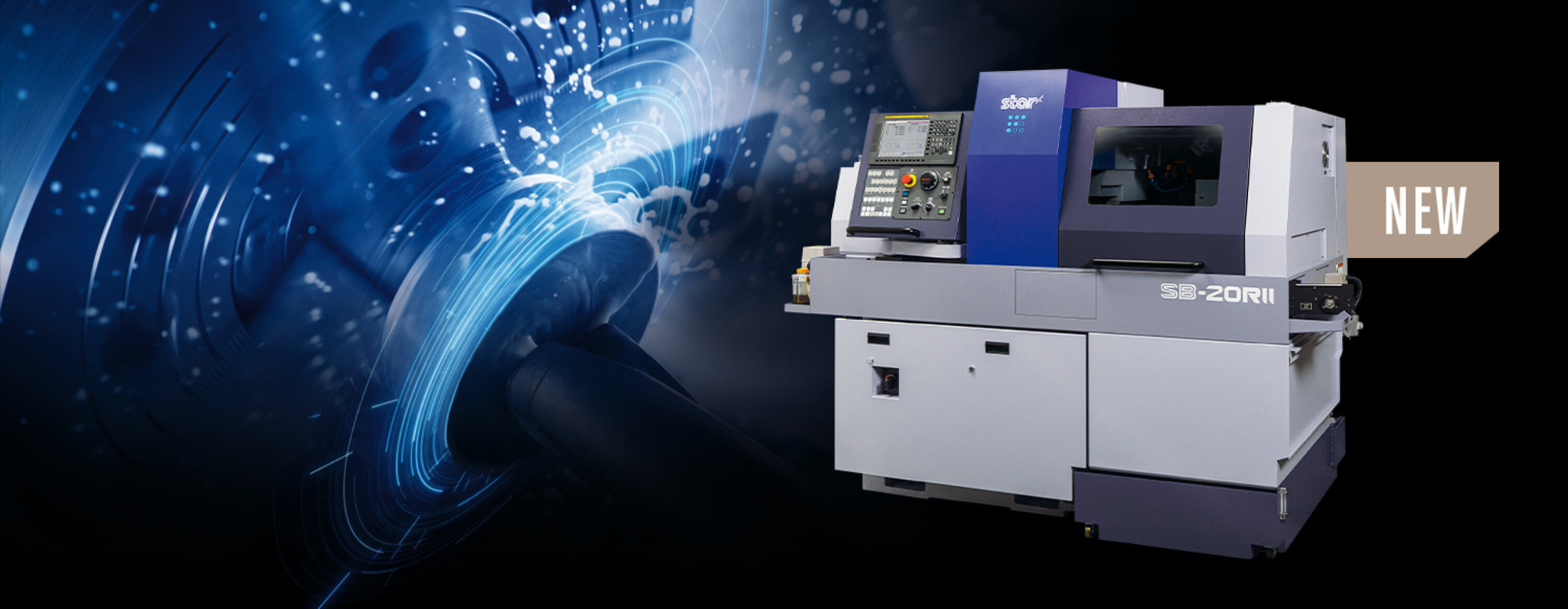

Máy Auto Lathe, đặc biệt là máy tiện Swiss Type, sử dụng các phụ kiện này để gia công chi tiết dài và nhỏ với độ chính xác cao, nhờ cơ chế kẹp và dẫn hướng tiên tiến. Theo Sandvik Coromant, “Tooling accessories directly impact machining precision and cycle time” (Phụ kiện gia công ảnh hưởng trực tiếp đến độ chính xác và thời gian chu kỳ). Việc lựa chọn phụ kiện phù hợp là yếu tố then chốt để tối ưu hóa hiệu suất máy CNC.

Bài viết này phân tích chi tiết các loại phụ kiện máy Auto Lathe, ưu nhược điểm, ứng dụng thực tế và các yếu tố cần cân nhắc, nhằm hỗ trợ doanh nghiệp Việt Nam lựa chọn giải pháp tối ưu và giúp nhà phân phối tối ưu hóa sự phát triển tiềm năng.

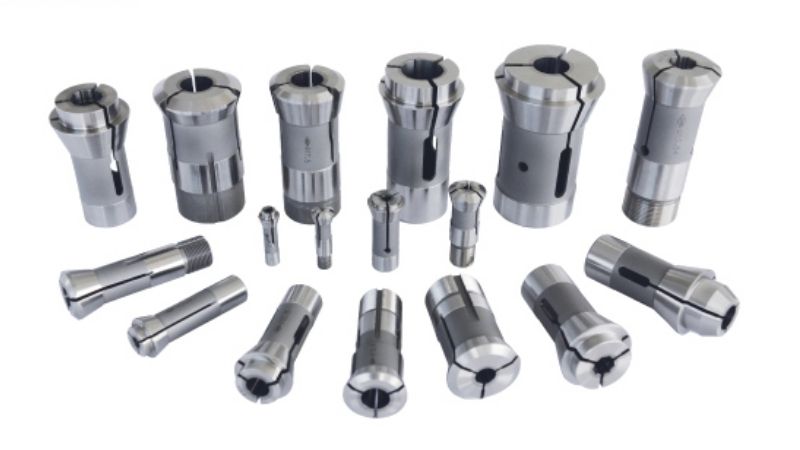

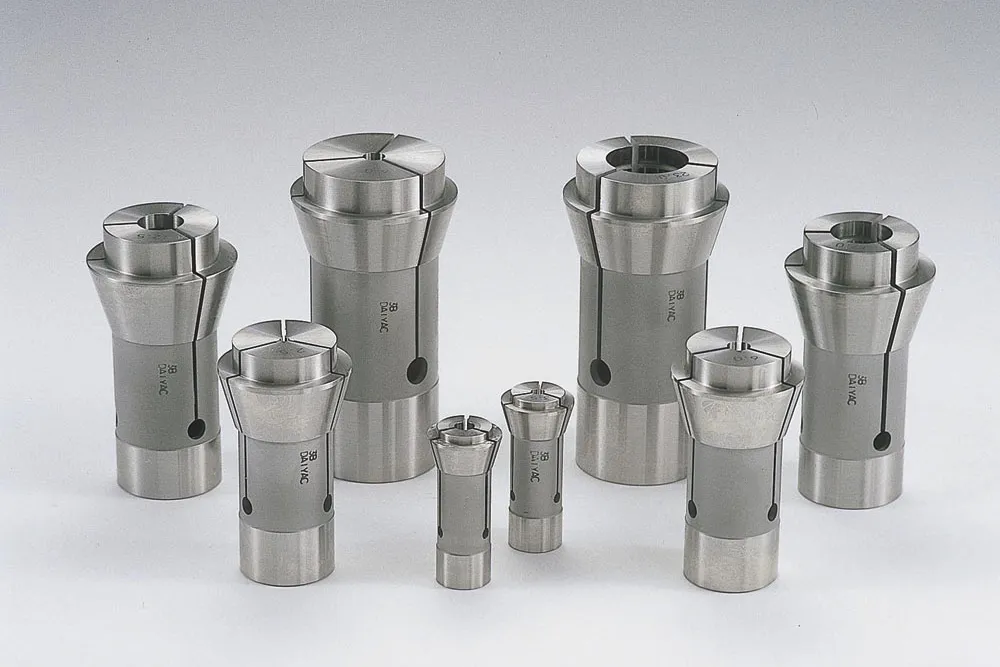

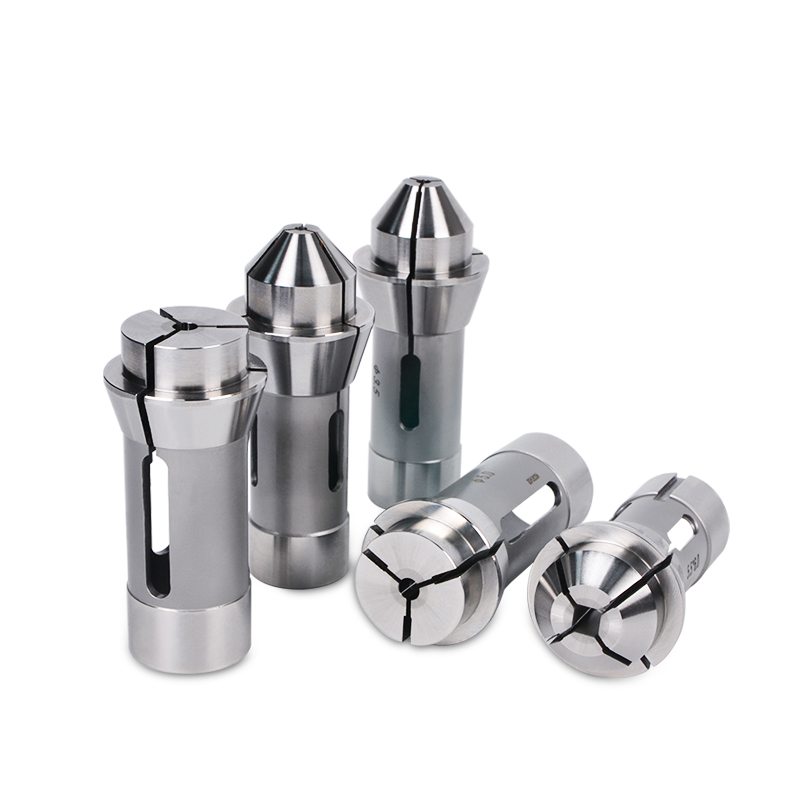

Đồ Kẹp Nguyên Liệu (Collet Chuck)

Đặc Điểm và Nguyên Lý Hoạt Động

Collet chuck là phụ kiện kẹp phôi sử dụng cơ chế ống kẹp (collet) để giữ nguyên liệu chắc chắn, đảm bảo độ đồng tâm cao. Theo BIG KAISER, collet chuck đạt độ chính xác kẹp dưới 0.005mm, phù hợp với gia công tốc độ trung bình trên máy Auto Lathe và máy tiện CNC. Có các loại collet phổ biến như ER, TG và DA, phù hợp với nhiều kích cỡ phôi.

Collet chuck hoạt động bằng cách siết chặt collet thông qua đai ốc hoặc cơ chế kẹp cơ khí, giữ phôi ổn định trong quá trình tiện, phay hoặc khoan. Phụ kiện này được thiết kế để thay phôi nhanh, giảm thời gian thiết lập, đặc biệt trong sản xuất hàng loạt.

Tại Việt Nam, collet chuck được sử dụng rộng rãi trong gia công linh kiện điện tử và y tế, nhờ chi phí hợp lý và khả năng kẹp phôi nhỏ với độ chính xác cao.

Ưu Nhược Điểm

Ưu điểm: Collet chuck mang lại độ chính xác cao, dễ thay phôi và chi phí thấp hơn so với đầu kẹp thủy lực. Theo Kennametal, collet chuck giúp giảm thời gian thiết lập tới 20% trong sản xuất chi tiết nhỏ. Phụ kiện này cũng linh hoạt, tương thích với nhiều loại máy CNC và Auto Lathe.

Nhược điểm: Lực kẹp của collet chuck yếu hơn đầu kẹp thủy lực, không phù hợp với gia công cắt nặng hoặc phôi lớn, theo Haimer. Cần nhiều kích cỡ collet khác nhau cho các đường kính phôi, làm tăng chi phí lưu kho. Ngoài ra, collet dễ mài mòn nếu không được bảo trì đúng cách.

Doanh nghiệp cần cân nhắc yêu cầu gia công và kích cỡ phôi để chọn collet chuck, đặc biệt trong các ứng dụng yêu cầu độ chính xác cao nhưng không cần lực kẹp lớn.

Ứng Dụng Thực Tế

Collet chuck được sử dụng trong gia công linh kiện điện tử như đầu nối vi mạch và linh kiện y tế như ốc vít cấy ghép. Theo Practical Machinist, collet chuck ER là lựa chọn phổ biến cho máy tiện Swiss Type như Star SL10, nhờ khả năng kẹp phôi Ø3-20mm. Tại Việt Nam, các doanh nghiệp tại TP.HCM và Bình Dương ưu tiên collet chuck cho sản xuất hàng loạt chi tiết nhỏ.

Trong ngành ô tô, collet chuck được dùng để gia công các chi tiết như chốt và van nhỏ. Tuy nhiên, với phôi lớn hoặc gia công nặng, collet chuck kém hiệu quả so với mâm cặp chính hoặc đầu kẹp thủy lực.

Doanh nghiệp nên đầu tư vào collet chuck nếu cần gia công tốc độ trung bình với chi tiết nhỏ, ưu tiên chi phí thấp và thay phôi nhanh.

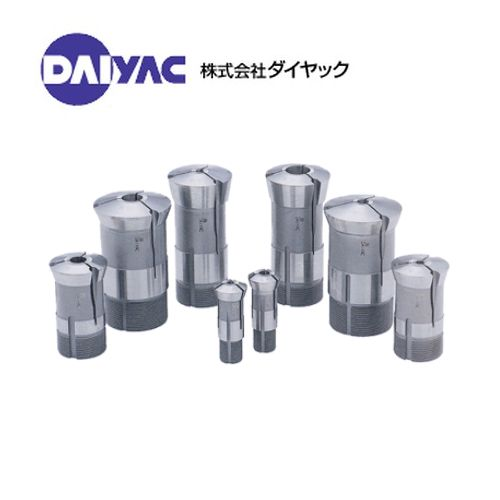

Đồ Gá Dẫn Hướng (Guide Bushing)

Đặc Điểm và Nguyên Lý Hoạt Động

Guide bushing là phụ kiện quan trọng trong máy Auto Lathe Swiss Type, giữ phôi ổn định gần điểm cắt để giảm rung động và tăng độ chính xác. Theo Star Micronics, guide bushing đạt độ chính xác kẹp dưới 0.002mm, lý tưởng cho gia công phôi dài và mảnh. Có hai loại chính: guide bushing cố định và quay, phù hợp với các ứng dụng khác nhau.

Guide bushing hoạt động bằng cách bao quanh phôi, đảm bảo phôi không bị uốn cong khi gia công. Loại quay đồng bộ với trục chính, phù hợp với tốc độ cao, trong khi loại cố định dùng cho phôi ngắn. Theo Modern Machine Shop, guide bushing là “the heart of Swiss-type machining” (trái tim của gia công Swiss Type).

Tại Việt Nam, guide bushing được sử dụng rộng rãi trong các ngành y tế và điện tử, nơi yêu cầu gia công chi tiết dài với dung sai chặt chẽ.

Ưu Nhược Điểm

Ưu điểm: Guide bushing tăng độ chính xác khi gia công phôi dài, giảm rung động và cải thiện chất lượng bề mặt. Theo Sandvik Coromant, guide bushing giúp giảm sai số tới 30% so với gia công không dẫn hướng. Phụ kiện này cũng kéo dài tuổi thọ dao cụ nhờ giảm lực cắt lệch.

Nhược điểm: Guide bushing yêu cầu phôi có đường kính đồng đều, hạn chế ứng dụng với phôi không chuẩn. Chi phí đầu tư cao, đặc biệt với guide bushing quay, theo Haimer. Việc lắp đặt và bảo trì cũng đòi hỏi kỹ thuật viên lành nghề.

Doanh nghiệp cần đảm bảo phôi đạt tiêu chuẩn đường kính và đầu tư vào bảo trì định kỳ để tối ưu hóa hiệu quả của guide bushing trong gia công Swiss Type.

Ứng Dụng Thực Tế

Guide bushing là phụ kiện không thể thiếu trong máy Auto Lathe Swiss Type, như Star SR32, để gia công chi tiết y tế (kim tiêm, ống dẫn) và điện tử (đầu nối). Theo CNC World, guide bushing quay được dùng cho phôi dài tới 1,000mm, đảm bảo độ chính xác ±0.001mm. Doanh nghiệp tại Đồng Nai sử dụng guide bushing cho sản xuất linh kiện ô tô nhỏ.

Trong ngành hàng không, guide bushing hỗ trợ gia công các chi tiết như trục mảnh, yêu cầu độ thẳng cao. Tuy nhiên, với phôi ngắn hoặc gia công thô, guide bushing ít được sử dụng do chi phí cao.

Doanh nghiệp nên chọn guide bushing khi gia công phôi dài và mảnh, ưu tiên độ chính xác và chất lượng bề mặt trong sản xuất hàng loạt.

Chấu Kẹp Phụ (Back Collet Chuck) và Mâm Cặp Chính (Main Collet Chuck)

Chấu Kẹp Phụ (Back Collet Chuck)

Đặc điểm: Back collet chuck là chấu kẹp phụ được sử dụng trên trục phụ của máy Auto Lathe để gia công mặt sau của phôi. Theo BIG KAISER, back collet chuck đảm bảo độ đồng tâm cao, hỗ trợ các thao tác như khoan, phay mặt sau mà không cần chuyển phôi. Phụ kiện này thường dùng trong máy Swiss Type như Star SL10.

Ưu nhược điểm: Back collet chuck tăng năng suất bằng cách cho phép gia công đồng thời trên trục chính và phụ, giảm thời gian chu kỳ tới 25%, theo Practical Machinist. Tuy nhiên, lực kẹp yếu hơn mâm cặp chính, không phù hợp với phôi lớn. Chi phí lưu kho cao do cần nhiều kích cỡ collet.

Ứng dụng: Back collet chuck được dùng trong gia công linh kiện y tế (ốc vít cấy ghép) và điện tử (đầu nối). Doanh nghiệp tại TP.HCM sử dụng back collet chuck trên máy Star SR32 để gia công mặt sau chi tiết, đảm bảo độ chính xác cao.

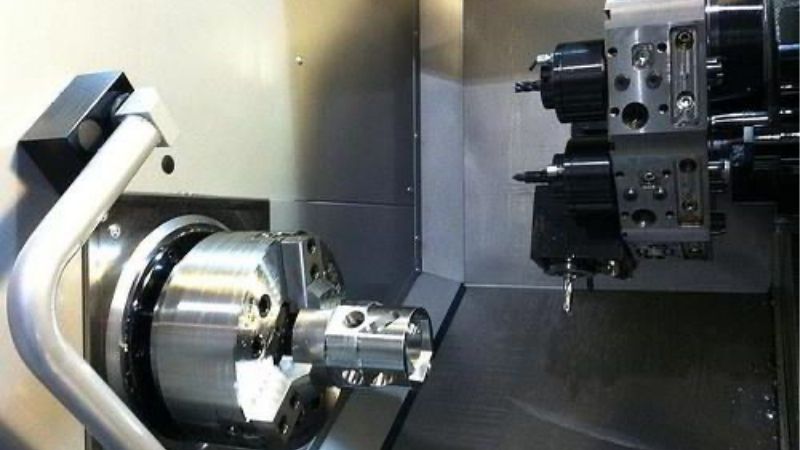

Mâm Cặp Chính (Main Collet Chuck)

Đặc điểm: Main collet chuck là mâm cặp chính trên trục chính, giữ phôi trong quá trình gia công ban đầu. Theo Kennametal, main collet chuck có lực kẹp mạnh hơn back collet chuck, phù hợp với phôi lớn và gia công nặng. Phụ kiện này được thiết kế để chịu lực cắt cao.

Ưu nhược điểm: Main collet chuck mang lại độ cứng vững và lực kẹp cao, lý tưởng cho gia công thô và phôi lớn. Tuy nhiên, độ chính xác thấp hơn guide bushing (±0.005mm so với ±0.002mm), theo Haimer. Thay phôi chậm hơn collet chuck thông thường do thiết kế phức tạp.

Ứng dụng: Main collet chuck được dùng trong gia công chi tiết ô tô (trục khuỷu, piston) và khuôn mẫu. Doanh nghiệp tại Hà Nội ưu tiên main collet chuck cho máy tiện CNC khi gia công thép hợp kim, đảm bảo độ bền và ổn định.

So Sánh Back Collet Chuck và Main Collet Chuck

Back collet chuck phù hợp với gia công mặt sau và chi tiết nhỏ, trong khi main collet chuck lý tưởng cho gia công thô và phôi lớn. Theo Modern Machine Shop, back collet chuck tăng hiệu suất trong sản xuất Swiss Type, còn main collet chuck đảm bảo độ cứng vững trong gia công nặng. Doanh nghiệp cần cân nhắc yêu cầu gia công để chọn phụ kiện phù hợp.

Tại Việt Nam, back collet chuck được ưu tiên trong các ngành y tế và điện tử, còn main collet chuck phổ biến trong ô tô và cơ khí tổng hợp. Cả hai phụ kiện đều cần bảo trì định kỳ để duy trì độ chính xác và tuổi thọ.

Doanh nghiệp nên kết hợp back collet chuck và main collet chuck trên máy Auto Lathe để tối ưu hóa hiệu suất, đặc biệt trong sản xuất hàng loạt chi tiết phức tạp.

Finger Chuck và Chuck Joint

Finger Chuck

Đặc điểm: Finger chuck là phụ kiện kẹp phôi đặc biệt, sử dụng các ngón kẹp (fingers) để giữ phôi có hình dạng không chuẩn hoặc dễ vỡ. Theo Sandvik Coromant, finger chuck đảm bảo lực kẹp nhẹ nhưng ổn định, phù hợp với chi tiết mỏng hoặc dễ biến dạng. Phụ kiện này thường dùng trong máy Auto Lathe và máy phay CNC.

Ưu nhược điểm: Finger chuck linh hoạt, phù hợp với phôi không đồng đều, giảm nguy cơ biến dạng phôi. Tuy nhiên, lực kẹp yếu, không phù hợp với gia công nặng, theo BIG KAISER. Chi phí thiết kế và chế tạo finger chuck tùy chỉnh cao, đặc biệt cho các phôi đặc biệt.

Ứng dụng: Finger chuck được dùng trong gia công chi tiết y tế (ống dẫn mỏng) và linh kiện điện tử (vỏ cảm biến). Doanh nghiệp tại Bình Dương sử dụng finger chuck trên máy Star SL10 để gia công chi tiết dễ vỡ, đảm bảo độ chính xác và an toàn.

Chuck Joint

Đặc điểm: Chuck joint là phụ kiện kết nối giữa mâm cặp hoặc collet chuck và trục chính, đảm bảo truyền lực chính xác. Theo Haimer, chuck joint tăng độ cứng vững và giảm rung động, đặc biệt trong gia công tốc độ cao. Phụ kiện này thường được dùng trong máy phay và tiện CNC.

Ưu nhược điểm: Chuck joint cải thiện độ chính xác và tuổi thọ mâm cặp, dễ lắp đặt và tương thích với nhiều loại máy. Tuy nhiên, chi phí cao hơn các phụ kiện kết nối cơ bản, và yêu cầu bảo trì định kỳ để tránh mài mòn, theo Kennametal. Chuck joint không phù hợp với máy CNC cũ.

Ứng dụng: Chuck joint được dùng trong gia công ô tô (trục cam) và hàng không (cánh turbine). Doanh nghiệp tại Đồng Nai sử dụng chuck joint trên máy phay CNC để tăng độ cứng vững, đặc biệt khi gia công thép hợp kim.

So Sánh Finger Chuck và Chuck Joint

Finger chuck tập trung vào kẹp phôi không chuẩn, trong khi chuck joint cải thiện kết nối giữa mâm cặp và trục chính. Theo CNC World, finger chuck lý tưởng cho chi tiết dễ vỡ, còn chuck joint phù hợp với gia công tốc độ cao và cắt nặng. Doanh nghiệp cần cân nhắc tính chất phôi và yêu cầu gia công để chọn phụ kiện.

Tại Việt Nam, finger chuck phổ biến trong các ngành y tế và điện tử, còn chuck joint được ưu tiên trong ô tô và hàng không. Cả hai phụ kiện đều cần thiết kế chính xác để tối ưu hóa hiệu suất.

Doanh nghiệp nên đầu tư vào finger chuck và chuck joint nếu cần gia công chi tiết đặc biệt hoặc yêu cầu độ cứng vững cao, đảm bảo chất lượng và năng suất.

Yếu Tố Lựa Chọn Phụ Kiện Máy Auto Lathe

Tương Thích với Máy CNC và Auto Lathe

Tương thích giữa phụ kiện và máy CNC/Auto Lathe là yếu tố then chốt. Collet chuck và guide bushing yêu cầu trục chính và phôi tương thích, trong khi finger chuck và chuck joint cần thiết kế tùy chỉnh cho các ứng dụng đặc biệt. Theo Sandvik Coromant, sử dụng phụ kiện không tương thích có thể giảm độ chính xác tới 40%.

Tại Việt Nam, các máy Auto Lathe như Star SR32 thường sử dụng collet chuck ER và guide bushing quay, trong khi máy phay CNC ưu tiên main collet chuck và chuck joint. Doanh nghiệp cần kiểm tra chuẩn trục chính và yêu cầu kỹ thuật trước khi đầu tư.

Hợp tác với nhà cung cấp uy tín như Star Micronics hoặc BIG KAISER giúp đảm bảo phụ kiện tương thích, tối ưu hóa hiệu suất và giảm rủi ro hỏng hóc.

Yêu Cầu Gia Công và Vật Liệu Phôi

Yêu cầu gia công (tốc độ cao, cắt nặng, độ chính xác) và vật liệu phôi ảnh hưởng lớn đến lựa chọn phụ kiện. Guide bushing và back collet chuck phù hợp với phôi dài và mảnh, như titan trong ngành y tế, trong khi main collet chuck và chuck joint lý tưởng cho phôi lớn và thép hợp kim. Theo Haimer, lựa chọn sai phụ kiện có thể giảm tuổi thọ dao cụ tới 25%.

Trong ngành điện tử tại Việt Nam, collet chuck và finger chuck được ưu tiên cho phôi nhỏ và dễ vỡ, còn main collet chuck phổ biến trong ô tô. Doanh nghiệp cần phân tích đặc tính phôi và yêu cầu kỹ thuật để chọn phụ kiện phù hợp.

Đánh giá vật liệu phôi và yêu cầu gia công giúp doanh nghiệp tối ưu hóa hiệu suất và chất lượng, đặc biệt trong sản xuất hàng loạt.

Chi Phí Đầu Tư và Bảo Trì

Chi phí đầu tư và bảo trì là yếu tố quan trọng. Collet chuck và main collet chuck có chi phí thấp, phù hợp với doanh nghiệp nhỏ, trong khi guide bushing và finger chuck yêu cầu đầu tư cao hơn do thiết kế phức tạp. Theo Kennametal, chi phí bảo trì guide bushing cao hơn 20% so với collet chuck do cần bảo trì định kỳ.

Tại Việt Nam, doanh nghiệp vừa và nhỏ ưu tiên collet chuck và main collet chuck để giảm chi phí ban đầu, trong khi doanh nghiệp lớn đầu tư vào guide bushing và chuck joint để tối ưu hóa năng suất. Back collet chuck và finger chuck yêu cầu chi phí lưu kho cao do đa dạng kích cỡ.

Doanh nghiệp cần cân nhắc ngân sách và yêu cầu dài hạn để chọn phụ kiện, đảm bảo hiệu quả kinh tế và kỹ thuật trong gia công cơ khí chính xác.

Kết Luận

Phụ kiện máy Auto Lathe, máy phay và máy tiện như collet chuck, guide bushing, back collet chuck, main collet chuck, finger chuck và chuck joint đóng vai trò quan trọng trong gia công cơ khí chính xác, mang lại độ chính xác, hiệu suất và tính linh hoạt. Collet chuck và guide bushing lý tưởng cho chi tiết nhỏ và dài, back collet chuck và main collet chuck hỗ trợ gia công mặt sau và cắt nặng, trong khi finger chuck và chuck joint đáp ứng các yêu cầu đặc biệt. Doanh nghiệp Việt Nam cần cân nhắc tương thích máy, yêu cầu gia công, vật liệu phôi và chi phí để chọn phụ kiện phù hợp.

Liên hệ với các nhà cung cấp uy tín như Star Micronics, Sandvik Coromant hoặc BIG KAISER tại Việt Nam để được tư vấn chi tiết và đảm bảo đầu tư hiệu quả. Với lựa chọn đúng đắn, phụ kiện máy Auto Lathe sẽ nâng cao năng suất, chất lượng và tính cạnh tranh trong các ngành y tế, điện tử, ô tô và hàng không.

Câu Hỏi Thường Gặp (FAQ)

1. Phụ kiện nào quan trọng nhất cho máy Auto Lathe Swiss Type?
Guide bushing là phụ kiện quan trọng nhất, đảm bảo độ chính xác khi gia công phôi dài và mảnh, giảm rung động và cải thiện chất lượng bề mặt, đặc biệt trên máy Star SL10 và SR32.

2. Collet chuck có ưu điểm gì so với main collet chuck?
Collet chuck mang lại độ chính xác cao (±0.005mm), thay phôi nhanh và chi phí thấp hơn main collet chuck. Tuy nhiên, main collet chuck có lực kẹp mạnh hơn, phù hợp với phôi lớn và gia công nặng.

3. Guide bushing có cần thiết cho mọi ứng dụng Auto Lathe không?
Không, guide bushing cần thiết cho phôi dài và mảnh, như trong ngành y tế và điện tử. Với phôi ngắn hoặc gia công thô, collet chuck hoặc main collet chuck là đủ.

4. Finger chuck phù hợp với loại phôi nào?
Finger chuck phù hợp với phôi không chuẩn hoặc dễ vỡ, như ống dẫn y tế hoặc vỏ cảm biến điện tử, nhờ lực kẹp nhẹ và linh hoạt, giảm nguy cơ biến dạng.

5. Chuck joint có cải thiện hiệu suất gia công như thế nào?
Chuck joint tăng độ cứng vững và giảm rung động, cải thiện độ chính xác và tuổi thọ mâm cặp, đặc biệt trong gia công tốc độ cao và cắt nặng trên máy phay CNC.

6. Làm thế nào để chọn phụ kiện máy Auto Lathe phù hợp?
Xác định yêu cầu gia công (phôi dài, nhỏ, nặng), vật liệu phôi, chuẩn trục chính và ngân sách. Tham khảo nhà cung cấp như Star Micronics hoặc BIG KAISER để đảm bảo tương thích.

7. Back collet chuck có thể thay thế guide bushing không?
Không, back collet chuck hỗ trợ gia công mặt sau trên trục phụ, trong khi guide bushing giữ phôi ổn định gần điểm cắt. Cả hai bổ trợ nhau trong gia công Swiss Type.

8. Chi phí bảo trì của guide bushing có cao không?
Chi phí bảo trì guide bushing cao hơn 20% so với collet chuck do thiết kế phức tạp và yêu cầu phôi đồng đều. Tuy nhiên, độ chính xác cao bù đắp cho chi phí này.

9. Phụ kiện nào phổ biến nhất tại Việt Nam?
Collet chuck và main collet chuck là phổ biến nhất tại Việt Nam nhờ chi phí thấp, tính linh hoạt và tương thích với máy CNC/Auto Lathe, đặc biệt trong ngành ô tô và điện tử.

10. Doanh nghiệp nhỏ nên đầu tư vào phụ kiện nào?
Doanh nghiệp nhỏ nên chọn collet chuck và main collet chuck để giảm chi phí ban đầu và đáp ứng gia công chi tiết nhỏ. Guide bushing và finger chuck phù hợp hơn với ứng dụng chuyên biệt.
