Cách Tính Chiều Cao Ren và Bước Ren: Hướng Dẫn Chi Tiết Cho Gia Công Chính Xác

Tổng Quan Về Ren và Tầm Quan Trọng Trong Gia Công Cơ Khí

Ren là một trong những đặc tính quan trọng nhất trong gia công cơ khí, được sử dụng để kết nối các chi tiết máy, từ bu-lông, đai ốc đến các bộ phận trong ngành ô tô, hàng không và điện tử. Theo Sandvik Coromant, ren cần đạt độ chính xác cao về kích thước, hình dạng và bước ren để đảm bảo khả năng lắp ráp và độ bền cơ học. Việc tính toán chính xác chiều cao ren và bước ren không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn quyết định hiệu suất và tuổi thọ của chi tiết.

Chiều cao ren và bước ren là hai thông số cốt lõi khi gia công ren trên máy tiện CNC hoặc máy phay CNC. Chiều cao ren xác định độ sâu của ren, trong khi bước ren quyết định khoảng cách giữa các vòng ren. Hiểu rõ cách tính toán và áp dụng đúng các thông số này giúp thợ gia công tạo ra ren đạt tiêu chuẩn quốc tế như ISO, UN hoặc Whitworth, đồng thời giảm thiểu sai sót và phế phẩm.

Chiều Cao Ren Là Gì và Cách Tính

Khái Niệm Chiều Cao Ren

Chiều cao ren là khoảng cách từ đỉnh ren đến đáy ren, ảnh hưởng trực tiếp đến độ bền và khả năng chịu tải của ren. Theo Machinery’s Handbook, chiều cao ren thường được xác định dựa trên tiêu chuẩn ren (ISO, UN, Whitworth) và loại ren (ren ngoài, ren trong). Chiều cao ren lý tưởng đảm bảo ren có đủ độ sâu để chịu lực mà không làm yếu chi tiết.

Trong gia công, chiều cao ren thường được tính bằng công thức liên quan đến bước ren và góc ren (thường là 60° cho ren ISO hoặc UN, 55° cho Whitworth). Chiều cao ren ảnh hưởng đến việc chọn dao tiện ren, đặc biệt khi sử dụng insert Full Profile hoặc Partial Profile.

Công Thức Tính Chiều Cao Ren

Công thức tính chiều cao ren cơ bản cho ren tam giác (ISO, UN) là:

H = 0.866 × P

Trong đó:

• H: Chiều cao ren (mm hoặc inch)

• P: Bước ren (mm hoặc số vòng trên inch – TPI)

Ví dụ, với ren ISO có bước ren P = 1.5 mm, chiều cao ren là: H = 0.866 × 1.5 = 1.299 mm

Đối với ren Whitworth (góc ren 55°), công thức điều chỉnh là: H = 0.960 × P

Theo Kennametal, khi gia công ren trong, chiều cao ren thực tế có thể giảm khoảng 10-15% để đảm bảo độ bền chi tiết. Người vận hành cần sử dụng thước đo ren hoặc kính hiển vi đo lường để kiểm tra chiều cao ren sau gia công, đảm bảo đạt dung sai tiêu chuẩn (6H, 6g).

Lưu Ý Khi Tính Chiều Cao Ren

• Chọn đúng tiêu chuẩn ren: Mỗi loại ren (ISO, UN, Whitworth) có công thức và thông số khác nhau. Tham khảo bảng tiêu chuẩn ren từ ISO 68-1 hoặc ASME B1.1.

• Điều chỉnh dao cụ: Insert Full Profile tạo ren đúng chiều cao theo tiêu chuẩn, trong khi Partial Profile cần điều chỉnh thủ công, theo Dormer Pramet.

• Kiểm tra dung sai: Sử dụng caliper hoặc máy đo CMM để kiểm tra chiều cao ren, đảm bảo sai số trong khoảng ±0.01 mm.

Bước Ren Là Gì và Cách Xác Định

Khái Niệm Bước Ren

Bước ren là khoảng cách giữa hai đỉnh ren liền kề, đo dọc theo trục chi tiết, thường tính bằng mm (cho ren mét) hoặc số vòng trên inch – TPI (cho ren Unified hoặc Whitworth). Theo Practical Machinist, bước ren quyết định tốc độ di chuyển của đai ốc trên bu-lông và khả năng chịu tải của ren. Bước ren nhỏ (ren mịn) tăng độ bền, phù hợp cho ứng dụng chịu lực cao, trong khi bước ren lớn (ren thô) dễ gia công và lắp ráp.

Công Thức và Cách Tính Bước Ren

Bước ren được xác định dựa trên tiêu chuẩn ren và kích thước chi tiết. Đối với ren mét (ISO), bước ren được ghi trực tiếp, ví dụ M10x1.5 (đường kính 10 mm, bước ren 1.5 mm). Đối với ren Unified hoặc Whitworth, bước ren được tính qua TPI:

P = 1 / TPI

Ví dụ, ren Unified với 20 TPI có bước ren: P = 1 / 20 = 0.05 inch (khoảng 1.27 mm)

Để xác định bước ren:

• Sử dụng thước đo bước ren: Đặt thước đo lên ren và kiểm tra độ khít.

• Kiểm tra bằng đai ốc mẫu: Dùng đai ốc tiêu chuẩn để thử độ khớp ren.

• Tra bảng tiêu chuẩn: Tham khảo ISO 724 (ren mét) hoặc ASME B1.1 (ren Unified) để chọn bước ren phù hợp.

Các Loại Bước Ren Phổ Biến

• Ren thô (coarse): Bước ren lớn, dễ gia công, phù hợp cho chi tiết chịu tải trung bình, như M10x1.5 hoặc 3/8-16 UNC.

• Ren mịn (fine): Bước ren nhỏ, tăng độ bền, dùng trong ngành ô tô và hàng không, như M10x1.0 hoặc 3/8-24 UNF.

• Ren đặc biệt: Bước ren không tiêu chuẩn, thường dùng trong ngành y tế hoặc điện tử, yêu cầu insert Partial Profile để linh hoạt.

Công Cụ và Kỹ Thuật Gia Công Ren

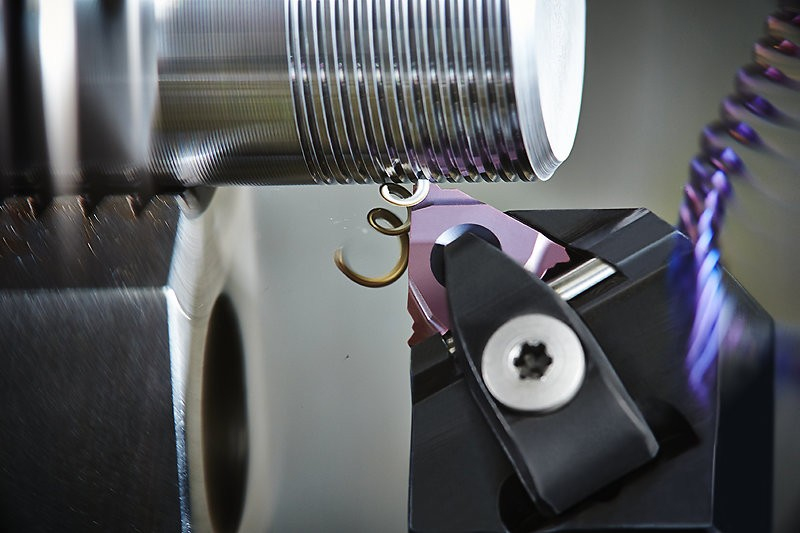

Insert Tiện Ren

Insert tiện ren là yếu tố then chốt để đạt chiều cao và bước ren chính xác. Theo Sandvik Coromant:

• Insert Full Profile: Tạo ren đúng tiêu chuẩn với mặt cắt Wiper, đảm bảo độ mịn và chính xác, phù hợp cho sản xuất hàng loạt.

• Insert Partial Profile: Linh hoạt tạo nhiều bước ren, nhưng chất lượng ren thấp hơn, dùng cho sửa chữa hoặc sản xuất số lượng nhỏ.

Các thương hiệu như Dormer Pramet (T9415), Kyocera (PR20 Series) và Sandvik Coromant cung cấp insert tiện ren chất lượng cao, với lớp phủ PVD hoặc CVD để tăng độ bền và tốc độ cắt.

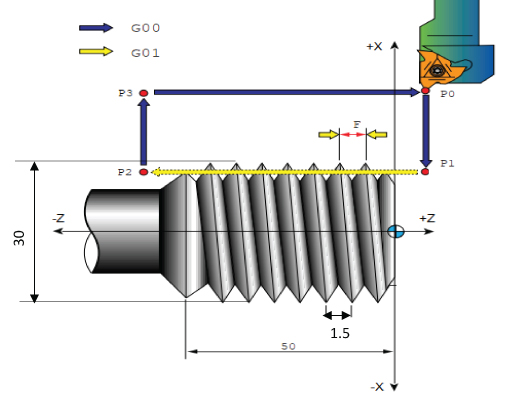

Máy Tiện CNC và Lập Trình Ren

Máy tiện CNC từ Mazak, Doosan hoặc Haas cho phép lập trình chính xác bước ren và chiều cao ren thông qua hệ thống điều khiển Fanuc hoặc Siemens. Theo Modern Machine Shop, khi lập trình ren, cần nhập các thông số:

• Bước ren (P): Xác định khoảng cách mỗi vòng ren.

• Chiều sâu cắt: Thường chia thành nhiều lần cắt, mỗi lần 0.1-0.3 mm, để đạt chiều cao ren mong muốn.

• Góc ren: 60° (ISO, UN) hoặc 55° (Whitworth).

Ví dụ, để tiện ren M10x1.5:

• Đường kính ngoài: 10 mm

• Bước ren: 1.5 mm

• Chiều cao ren: 0.866 × 1.5 = 1.299 mm

• Số lần cắt: 5-7 lần, mỗi lần 0.2-0.3 mm

Kỹ Thuật Kiểm Tra Ren Sau Gia Công

Sau khi gia công, cần kiểm tra ren để đảm bảo đạt tiêu chuẩn:

• Thước đo ren: Kiểm tra bước ren nhanh chóng.

• Caliper hoặc CMM: Đo chiều cao ren và đường kính chính xác.

• Đai ốc hoặc bu-lông mẫu: Kiểm tra độ khớp và khả năng lắp ráp.

Theo Kennametal, sai số bước ren hoặc chiều cao ren vượt quá 0.02 mm có thể gây lỗi lắp ráp, đặc biệt trong ngành hàng không và y tế.

Mẹo Tối Ưu Hóa Gia Công Ren

Chọn Insert Tiện Ren Phù Hợp

Sử dụng insert Full Profile cho sản xuất hàng loạt để đảm bảo độ hoàn thiện và dung sai, đặc biệt với các dòng như T9415 (Dormer Pramet) hoặc PR20 Series (Kyocera). Insert Partial Profile phù hợp cho sửa chữa hoặc gia công thử nghiệm, theo Sandvik Coromant.

Tối Ưu Hóa Chế Độ Cắt

Chọn tốc độ cắt và bước tiến phù hợp với vật liệu (thép, nhôm, titan). Theo Dormer Pramet, tốc độ cắt 100-150 m/phút và làm mát áp suất cao giúp giảm mài mòn insert và cải thiện chất lượng ren. Sử dụng phần mềm CAM như Mastercam để lập trình đường chạy dao chính xác.

Bảo Dưỡng Dao Cụ và Máy CNC

Kiểm tra định kỳ insert và đầu kẹp (như SCHUNK TRIBOS hoặc HER) để đảm bảo độ đồng tâm và lực kẹp, theo Haimer. Bảo trì máy CNC mỗi 6 tháng, bao gồm kiểm tra trục chính và hệ thống làm mát, giúp duy trì độ chính xác khi tiện ren.

Sử Dụng Công Cụ Đo Lường Chuyên Dụng

Đầu tư vào thước đo ren, kính hiển vi đo lường hoặc máy CMM từ Mitutoyo hoặc Zeiss để kiểm tra bước ren và chiều cao ren. Theo Practical Machinist, kiểm tra thường xuyên giúp phát hiện sai lệch sớm, giảm phế phẩm trong sản xuất hàng loạt.

Kết Luận

Tính toán chính xác chiều cao ren và bước ren là yếu tố then chốt để tạo ra ren đạt tiêu chuẩn trong gia công cơ khí chính xác. Bằng cách hiểu rõ công thức, sử dụng insert tiện ren chất lượng cao, và tối ưu hóa chế độ cắt trên máy CNC, doanh nghiệp có thể nâng cao chất lượng sản phẩm và năng suất sản xuất. HUTSCOM, với vai trò nhà phân phối chính hãng các thương hiệu như Sandvik Coromant, Kyocera và Dormer Pramet, sẵn sàng cung cấp insert tiện ren và hỗ trợ kỹ thuật để tối ưu hóa quy trình gia công. Liên hệ ngay qua https://hutscom.vn/lien-he-voi-chung-toi.html để được tư vấn chi tiết!

FAQ về Cách Tính Chiều Cao Ren và Bước Ren

1. Chiều cao ren và bước ren là gì?
Chiều cao ren là khoảng cách từ đỉnh ren đến đáy ren, ảnh hưởng đến độ bền và khả năng chịu tải. Bước ren là khoảng cách giữa hai đỉnh ren liền kề, quyết định tốc độ di chuyển và độ bền ren, theo Sandvik Coromant. Cả hai được tính dựa trên tiêu chuẩn như ISO hoặc UN.

2. Công thức tính chiều cao ren là gì?
Chiều cao ren cho ren ISO/UN (góc 60°) là H = 0.866 × P (P là bước ren). Với ren Whitworth (góc 55°), H = 0.960 × P, theo Machinery’s Handbook. Ví dụ, ren M10x1.5 có chiều cao ren 0.866 × 1.5 = 1.299 mm.

3. Làm thế nào để xác định bước ren chính xác?
Bước ren được xác định bằng thước đo ren, đai ốc mẫu hoặc tra bảng tiêu chuẩn ISO 724 (ren mét) hoặc ASME B1.1 (ren Unified), theo Kennametal. Với ren Unified, bước ren tính bằng P = 1 / TPI (số vòng trên inch).

4. Insert Full Profile và Partial Profile khác nhau như thế nào khi tiện ren?
Full Profile tạo ren đúng tiêu chuẩn với mặt cắt Wiper, cho độ mịn và chính xác cao, phù hợp sản xuất hàng loạt. Partial Profile linh hoạt tạo nhiều bước ren nhưng chất lượng thấp hơn, dùng cho sửa chữa, theo Dormer Pramet.

5. Làm thế nào để kiểm tra ren sau gia công?
Sử dụng thước đo ren để kiểm tra bước ren, caliper hoặc máy CMM để đo chiều cao ren, và đai ốc mẫu để kiểm tra độ khớp, theo Practical Machinist. Sai số nên trong khoảng ±0.01 mm để đảm bảo tiêu chuẩn.

6. Máy CNC nào phù hợp để tiện ren?
Máy tiện CNC từ Mazak, Doosan hoặc Haas với hệ thống điều khiển Fanuc/Siemens phù hợp để tiện ren chính xác, theo Modern Machine Shop. Cần lập trình đúng bước ren, chiều sâu cắt và góc ren (60° hoặc 55°).

7. Tại sao cần tối ưu hóa chế độ cắt khi tiện ren?
Chế độ cắt tối ưu (tốc độ 100-150 m/phút, làm mát áp suất cao) giảm mài mòn insert, cải thiện chất lượng ren và tăng năng suất, theo Kyocera. Phần mềm CAM như Mastercam giúp lập trình đường chạy dao chính xác.

8. Doanh nghiệp Việt Nam mua insert tiện ren ở đâu?
HUTSCOM là nhà phân phối chính hãng insert tiện ren từ Sandvik Coromant, Kyocera và Dormer Pramet tại Việt Nam, theo Hutscom.vn. Liên hệ qua https://hutscom.vn/lien-he-voi-chung-toi.html để được tư vấn chọn insert Full Profile hoặc Partial Profile.

9. Ren mịn và ren thô khác nhau như thế nào?
Ren mịn (bước ren nhỏ, như M10x1.0) tăng độ bền, phù hợp cho ngành ô tô và hàng không. Ren thô (bước ren lớn, như M10x1.5) dễ gia công, dùng cho chi tiết chịu tải trung bình, theo ASME B1.1.

10. Làm thế nào để giảm phế phẩm khi tiện ren?
Sử dụng insert Full Profile, kiểm tra bước ren và chiều cao ren bằng thước đo hoặc CMM, và bảo trì máy CNC định kỳ, theo Kennametal. Hợp tác với HUTSCOM để được hỗ trợ dao cụ và kỹ thuật, giảm sai sót trong sản xuất.
