Tổng Quan Về Dao Phay Trong Gia Công CNC

Dao phay là công cụ cắt gọt quan trọng trong gia công CNC, được sử dụng để loại bỏ vật liệu từ bề mặt phôi, tạo ra các chi tiết phức tạp như rãnh, hốc, hoặc bề mặt 3D. Theo Modern Machine Shop, dao phay được thiết kế đa dạng để đáp ứng các ứng dụng từ gia công thô, bán tinh đến tinh, phù hợp với ngành khuôn mẫu, ô tô, hàng không và điện tử. Các loại dao phay phổ biến bao gồm dao phay gắn mảnh, dao phay nguyên khối, dao phay ngón và dao phay mặt đầu, mỗi loại có đặc điểm riêng về hiệu suất và ứng dụng.

Tại Việt Nam, dao phay từ các thương hiệu như Sandvik Coromant, Kyocera và Dormer Pramet được sử dụng rộng rãi trên máy phay CNC từ DMG Mori, Haas và Mazak. Việc chọn đúng loại dao phay, kết hợp với chế độ cắt và đầu kẹp chất lượng cao, giúp doanh nghiệp tối ưu hóa năng suất, giảm chi phí và đạt độ chính xác cao. Bài viết này sẽ phân tích các loại dao phay, ứng dụng và mẹo sử dụng hiệu quả.

Các Loại Dao Phay Phổ Biến

Các Loại Dao Phay: Hướng Dẫn Chọn và Ứng Dụng Trong Gia Công CNC - 2

Dao Phay Gắn Mảnh

Dao phay gắn mảnh sử dụng insert carbide, ceramic hoặc CBN, cho phép thay thế lưỡi cắt dễ dàng, giảm chi phí so với dao nguyên khối. Theo Sandvik Coromant, các dòng như CoroMill (Sandvik) hoặc MB45/MA90 (Kyocera) có thiết kế đa góc cắt (45°, 90°) và lớp phủ PVD/CVD (như PR18 Series, T9415), phù hợp để phay thép, thép không gỉ, gang và hợp kim nhôm.

Dao phay gắn mảnh được sử dụng trong gia công thô và bán tinh, như phay rãnh, phay mặt hoặc phay 3D trong ngành ô tô và khuôn mẫu. Insert đa dạng (SNMG, SNMM) và số lượng góc cắt (4-8 góc) giúp tăng tuổi thọ dao và giảm thời gian dừng máy.

Dao Phay Nguyên Khối

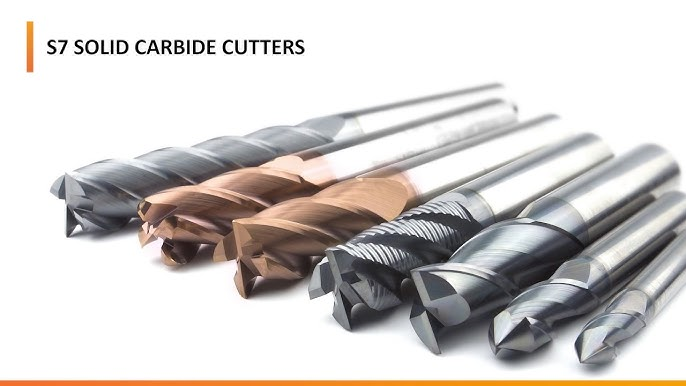

Dao phay nguyên khối, làm từ carbide hoặc HSS (thép gió), được sử dụng cho gia công tinh và chi tiết nhỏ. Theo Kennametal, dao phay nguyên khối có độ cứng cao, phù hợp để phay các chi tiết phức tạp trong ngành điện tử và y tế, như vi mạch hoặc dụng cụ phẫu thuật. Các dòng dao từ Sandvik Coromant (CoroMill Plura) hoặc Dormer Pramet có lớp phủ PVD (AlTiN, TiN) để tăng độ bền và tốc độ cắt.

Dao phay nguyên khối thường có đường kính nhỏ (Ø 0.5-20 mm), phù hợp với phay tốc độ cao (HSC) trên máy CNC 5 trục, đạt độ nhẵn bề mặt Ra < 0.4 µm.

Dao Phay Ngón (End Mill)

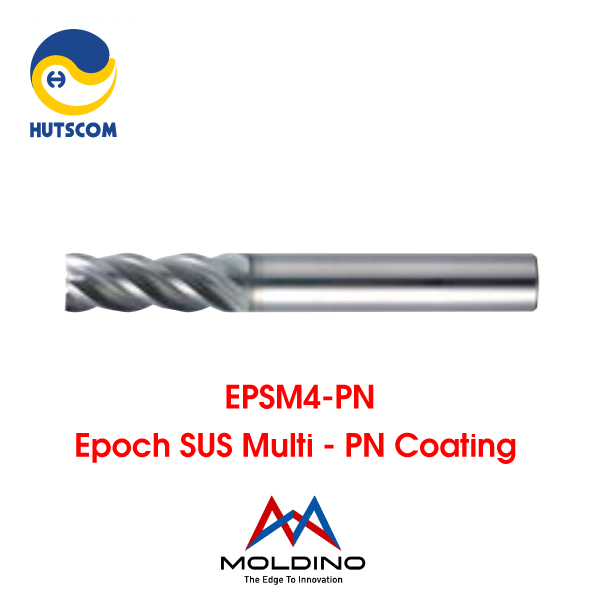

Dao phay ngón là loại dao nguyên khối với lưỡi cắt ở đầu và bên hông, dùng để phay rãnh, hốc hoặc biên dạng 3D. Theo Practical Machinist, dao phay ngón có các loại như dao phay ngón phẳng (flat end mill), dao phay ngón cầu (ball end mill) và dao phay ngón góc (corner radius end mill), phù hợp với thép, nhôm và hợp kim chịu nhiệt.

Dao phay ngón thường được sử dụng trên máy phay CNC 3-5 trục, với lớp phủ PVD (như MEGACOAT NANO EX) để tăng tuổi thọ khi gia công tốc độ cao. Chúng phổ biến trong ngành khuôn mẫu và hàng không, như gia công cánh turbine.

Dao Phay Mặt Đầu (Face Mill)

Dao phay mặt đầu được thiết kế để phay các bề mặt phẳng lớn, với lưỡi cắt nằm ở mặt dưới và ngoại vi. Theo Kyocera, dao phay mặt đầu (như CoroMill 490) có góc cắt 45° hoặc 90°, phù hợp để gia công thô và bán tinh thép hợp kim, gang và nhôm. Insert hình vuông hoặc tròn (RNMG, SNMG) với lớp phủ CVD (CA125P) đảm bảo độ bền và chất lượng bề mặt.

Dao phay mặt đầu được sử dụng trong ngành ô tô để gia công khối động cơ hoặc vỏ hộp số, với tốc độ cắt cao và khả năng loại bỏ lượng dư lớn.

Các Loại Dao Phay: Hướng Dẫn Chọn và Ứng Dụng Trong Gia Công CNC - 5

Ứng Dụng Của Các Loại Dao Phay

Gia Công Khuôn Mẫu

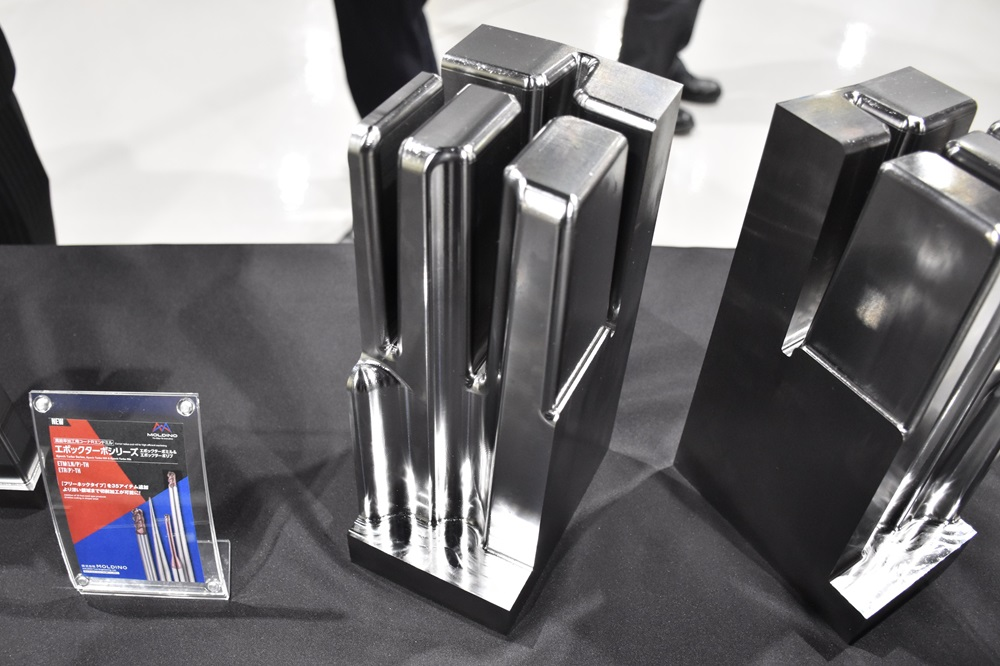

Dao phay gắn mảnh và dao phay ngón là lựa chọn hàng đầu để gia công khuôn mẫu, như khuôn ép nhựa hoặc dập kim loại. Theo Sandvik Coromant, dao phay ngón cầu (ball end mill) lý tưởng cho phay 3D, trong khi dao phay gắn mảnh (MB45, MA90) phù hợp để phay thô và bán tinh, đảm bảo độ chính xác và độ nhẵn bề mặt.

Ngành Ô Tô

Trong ngành ô tô, dao phay mặt đầu và dao phay gắn mảnh được sử dụng để gia công khối động cơ, trục khuỷu và vỏ hộp số. Theo Automotive Manufacturing Solutions, lớp phủ PVD/CVD (như PR18 Series, T9415) giúp tăng tốc độ cắt và giảm thời gian gia công, phù hợp với sản xuất hàng loạt.

Ngành Hàng Không và Y Tế

Dao phay ngón và dao phay nguyên khối được sử dụng để gia công hợp kim chịu nhiệt (titan, inconel) trong ngành hàng không, như cánh turbine, hoặc chi tiết nhỏ trong ngành y tế, như dụng cụ phẫu thuật. Theo Aerospace Manufacturing, dao phay với lớp phủ AlTiN hoặc CBN đảm bảo độ chính xác micron và độ nhẵn Ra < 0.2 µm.

Các Loại Dao Phay: Hướng Dẫn Chọn và Ứng Dụng Trong Gia Công CNC - 4

Cách Chọn Dao Phay Phù Hợp

Dựa Trên Vật Liệu Gia Công

  • Thép, thép không gỉ: Chọn dao phay gắn mảnh với insert carbide phủ CVD (T9415, CA125P) hoặc PVD (PR18 Series).

  • Hợp kim chịu nhiệt (titan, inconel): Sử dụng dao phay ngón hoặc nguyên khối với lớp phủ CBN hoặc ceramic.

  • Nhôm, đồng: Dao phay ngón với lớp phủ PCD hoặc không phủ để tránh bám phoi, theo Kennametal.

Dựa Trên Ứng Dụng Gia Công

  • Phay thô: Chọn dao phay gắn mảnh hoặc mặt đầu với insert SNMG, RNMG.

  • Phay tinh: Sử dụng dao phay ngón hoặc nguyên khối với đường kính nhỏ và lớp phủ PVD.

  • Phay 3D: Dao phay ngón cầu (ball end mill) phù hợp với khuôn mẫu phức tạp, theo Kyocera.

Tương Thích Với Máy CNC

Chọn dao phay tương thích với chuẩn đầu kẹp (HSK, BT, CAT) và máy CNC (3 hoặc 5 trục). Theo Modern Machine Shop, đầu kẹp SCHUNK TRIBOS hoặc HER với độ đồng tâm ≤0.003 mm giúp tăng độ chính xác và tuổi thọ dao.

Mẹo Tối Ưu Hóa Hiệu Suất Dao Phay

Sử Dụng Lớp Phủ Tiên Tiến

Lớp phủ PVD (PR18 Series, AlTiN) hoặc CVD (T9415, CA125P) giúp tăng tuổi thọ dao và tốc độ cắt, theo Dormer Pramet. Lớp phủ giảm ma sát và nhiệt độ vùng cắt, đặc biệt khi phay hợp kim chịu nhiệt hoặc thép không gỉ.

Tối Ưu Hóa Chế Độ Cắt

Chọn tốc độ cắt 150-300 m/phút cho carbide và 400-600 m/phút cho ceramic, kết hợp làm mát áp suất cao, theo Sandvik Coromant. Sử dụng phần mềm CAM (Mastercam, NX) để lập trình đường chạy dao, giảm rung động và mài mòn dao.

Bảo Dưỡng Định Kỳ

Vệ sinh dao phay và đầu kẹp bằng khí nén sau mỗi ca làm việc, kiểm tra độ mòn insert bằng kính hiển vi đo lường, theo Kennametal. Bảo trì máy CNC mỗi 6 tháng đảm bảo độ chính xác và hiệu suất phay.

Đầu Tư Đầu Kẹp Chất Lượng

Sử dụng đầu kẹp SCHUNK TRIBOS, HER hoặc Haimer Power Clamp để đảm bảo độ đồng tâm và giảm rung, theo Haimer. Đầu kẹp chất lượng cao giúp tăng tuổi thọ dao và chất lượng bề mặt, đặc biệt trong phay tốc độ cao.

Kết Luận

Dao phay là công cụ không thể thiếu trong gia công CNC, từ phay thô đến tinh, phục vụ các ngành khuôn mẫu, ô tô, hàng không và y tế. Việc lựa chọn đúng loại dao phay (gắn mảnh, nguyên khối, ngón, mặt đầu) và kết hợp với chế độ cắt tối ưu sẽ giúp doanh nghiệp nâng cao năng suất và chất lượng sản phẩm. HUTSCOM, nhà phân phối chính hãng Sandvik Coromant, Kyocera và Dormer Pramet, sẵn sàng cung cấp dao phay và hỗ trợ kỹ thuật cho doanh nghiệp Việt Nam. Liên hệ qua https://hutscom.vn/lien-he-voi-chung-toi.html để được tư vấn chi tiết!

Các Loại Dao Phay: Hướng Dẫn Chọn và Ứng Dụng Trong Gia Công CNC - 3

FAQ về Các Loại Dao Phay

1. Các loại dao phay phổ biến trong gia công CNC là gì?
Có bốn loại chính: dao phay gắn mảnh (insert), dao phay nguyên khối, dao phay ngón (end mill) và dao phay mặt đầu, theo Sandvik Coromant. Mỗi loại phù hợp với ứng dụng cụ thể, từ phay thô đến tinh, trên thép, nhôm hoặc hợp kim chịu nhiệt.

2. Dao phay gắn mảnh có lợi thế gì so với dao phay nguyên khối?
Dao phay gắn mảnh cho phép thay insert dễ dàng, giảm chi phí và phù hợp cho phay thô, bán tinh, theo Kyocera. Dao phay nguyên khối có độ cứng cao, lý tưởng cho phay tinh chi tiết nhỏ trong ngành y tế và điện tử.

3. Dao phay ngón phù hợp với ứng dụng nào?
Dao phay ngón (flat, ball, corner radius) dùng để phay rãnh, hốc hoặc biên dạng 3D, phù hợp với khuôn mẫu, hàng không và điện tử, theo Kennametal. Lớp phủ PVD (AlTiN, TiN) tăng tuổi thọ dao khi phay tốc độ cao.

4. Làm thế nào để chọn dao phay phù hợp?
Xác định vật liệu (thép, titan, nhôm), ứng dụng (thô, tinh, 3D) và chuẩn máy CNC (HSK, BT). Theo Dormer Pramet, chọn insert carbide phủ CVD cho thép, ceramic/CBN cho hợp kim chịu nhiệt, và PCD cho nhôm.

5. Lớp phủ PVD và CVD có vai trò gì trong dao phay?
Lớp phủ PVD (PR18 Series) giảm ma sát, phù hợp phay tốc độ cao. Lớp phủ CVD (T9415) tăng độ bền khi phay thép hợp kim, theo Sandvik Coromant. Cả hai cải thiện tuổi thọ dao và chất lượng bề mặt.

6. Đầu kẹp nào tốt nhất cho dao phay?
Đầu kẹp SCHUNK TRIBOS hoặc HER với độ đồng tâm ≤0.003 mm là lý tưởng, theo Haimer. Chúng giảm rung động, tăng tuổi thọ dao và phù hợp với phay tốc độ cao trong ngành hàng không và y tế.

7. Doanh nghiệp Việt Nam mua dao phay ở đâu?
HUTSCOM là nhà phân phối chính hãng Sandvik Coromant, Kyocera, Dormer Pramet tại Việt Nam, theo Hutscom.vn. Liên hệ qua https://hutscom.vn/lien-he-voi-chung-toi.html để chọn dao phay phù hợp.

8. Làm thế nào để bảo trì dao phay?
Vệ sinh dao và đầu kẹp bằng khí nén sau mỗi ca, kiểm tra độ mòn insert bằng kính hiển vi, và bảo trì máy CNC mỗi 6 tháng, theo Kennametal. Điều này giúp duy trì độ chính xác và tuổi thọ dao.

9. Dao phay có thể dùng cho phay 3D không?
Có, dao phay ngón cầu (ball end mill) là lựa chọn lý tưởng cho phay 3D trong khuôn mẫu phức tạp, theo Sandvik Coromant. Lớp phủ PVD và máy CNC 5 trục đảm bảo độ chính xác và chất lượng bề mặt.

10. Dao phay mặt đầu dùng khi nào?
Dao phay mặt đầu phù hợp để phay thô và bán tinh các bề mặt phẳng lớn, như khối động cơ hoặc vỏ hộp số trong ngành ô tô, theo Kyocera. Insert RNMG, SNMG với lớp phủ CVD tối ưu hóa hiệu suất.
