Dụng Cụ Cắt Gọt Kim Loại Cho Máy Tiện Star: Giải Pháp Tối Ưu Hóa Gia Công

Dụng Cụ Cắt Gọt Kim Loại Cho Máy Tiện Star: Giải Pháp Tối Ưu Hóa Gia Công

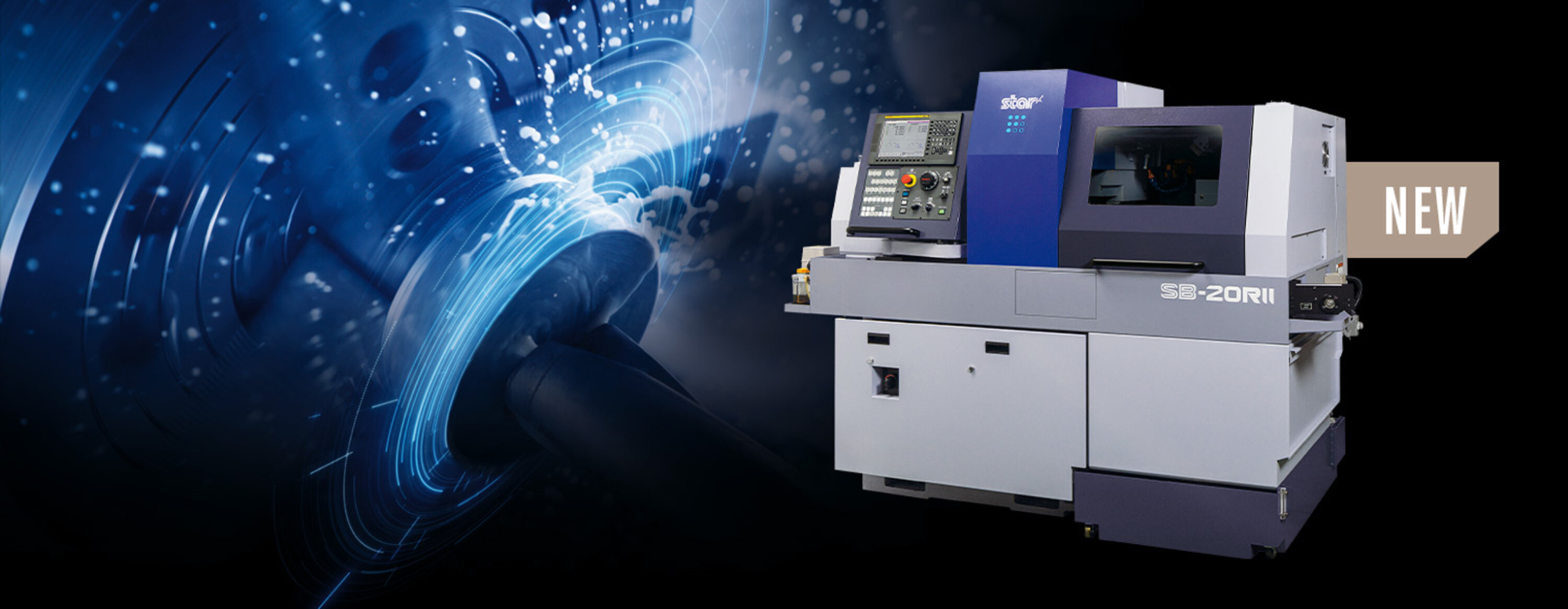

Tổng Quan Về Máy Tiện Star và Dụng Cụ Cắt Gọt

Máy tiện Star, do Star Micronics sản xuất, là dòng máy tiện CNC trục trượt (Swiss-type) nổi tiếng với độ chính xác cao, chuyên dùng để gia công chi tiết nhỏ trong ngành y tế, điện tử và chế tạo đồng hồ. Theo Modern Machine Shop, máy tiện Star có khả năng gia công các chi tiết có đường kính từ Ø 0.3-38 mm với dung sai dưới 0.005 mm, phù hợp cho sản xuất hàng loạt. Dụng cụ cắt gọt kim loại, bao gồm insert tiện, cán dao và đầu kẹp, đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất của máy Star.

Tại Việt Nam, máy tiện Star được sử dụng trong các ngành công nghiệp đòi hỏi độ chính xác cao, như sản xuất linh kiện y tế (dụng cụ phẫu thuật) và điện tử (vi mạch). Việc chọn đúng dụng cụ cắt gọt từ các thương hiệu như Sandvik Coromant, Kyocera và Dormer Pramet giúp tăng năng suất, giảm phế phẩm và đảm bảo chất lượng chi tiết. Bài viết này sẽ phân tích các loại dụng cụ cắt gọt phù hợp cho máy tiện Star và cách tối ưu hóa.

Các Loại Dụng Cụ Cắt Gọt Cho Máy Tiện Star

Dụng Cụ Cắt Gọt Kim Loại Cho Máy Tiện Star: Giải Pháp Tối Ưu Hóa Gia Công - 2

Insert Tiện Cho Máy Star

Insert tiện là lưỡi cắt chính dùng trên máy tiện Star, thường làm từ carbide, ceramic, CBN hoặc PCD. Theo Sandvik Coromant, các insert như CoroTurn 107 (carbide phủ PVD/CVD) hoặc Kyocera KBN series (CBN) phù hợp để gia công thép không gỉ, nhôm và hợp kim chịu nhiệt. Insert có kích thước nhỏ (CCMT, DCMT, VBMT) để phù hợp với chi tiết siêu nhỏ.

  • Carbide phủ PVD/CVD: Dùng cho thép, nhôm, với tốc độ cắt 100-200 m/phút.

  • Ceramic (Si3N4, Al2O3): Gia công tốc độ cao (300-500 m/phút) hợp kim titan hoặc thép tôi.

  • CBN/PCD: Gia công tinh thép tôi và nhôm, đạt độ nhẵn Ra < 0.2 µm.

Insert Full Profile được ưu tiên cho tiện ren chính xác, trong khi Partial Profile phù hợp cho sửa chữa, theo Dormer Pramet.

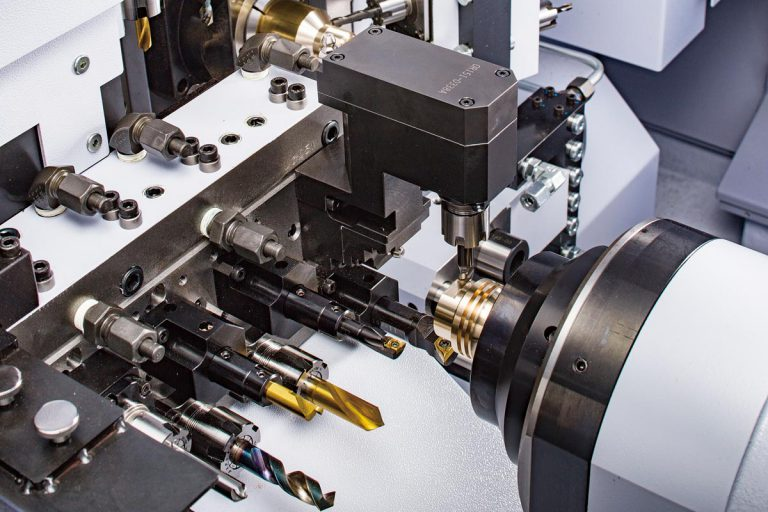

Cán Dao Tiện Cho Máy Star

Cán dao tiện cho máy Star có thiết kế nhỏ gọn, tương thích với đầu kẹp chuẩn (HSK, ER collet). Theo Kyocera, các dòng cán dao như CoroTurn 107 hoặc KGZ có độ cứng vững cao, tích hợp làm mát nội, phù hợp để tiện ngoài, tiện trong, tiện ren và cắt đứt chi tiết nhỏ. Cán dao cần đảm bảo độ đồng tâm và giảm rung để gia công chi tiết có đường kính dưới 10 mm.

Cán dao tiện trong (boring bar) với đường kính nhỏ (Ø 4-10 mm) là lựa chọn phổ biến cho gia công lỗ trong ngành y tế, như ống dẫn hoặc dụng cụ cấy ghép.

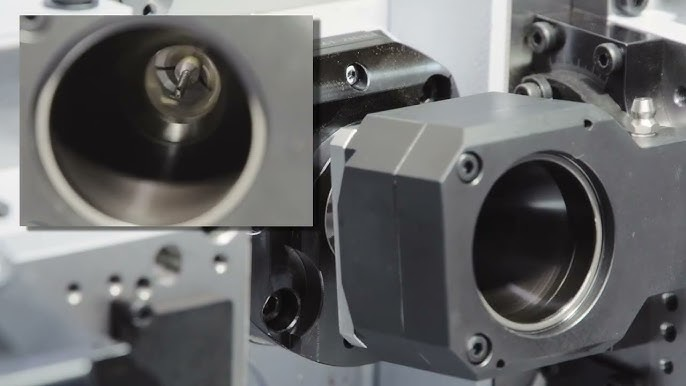

Đầu Kẹp Chất Lượng Cao

Đầu kẹp như SCHUNK TRIBOS-Mini hoặc HER với độ đồng tâm ≤0.003 mm là lý tưởng cho máy tiện Star, theo Haimer. Chúng đảm bảo lực kẹp ổn định, giảm rung động và tăng tuổi thọ insert, đặc biệt khi gia công tốc độ cao (10,000-20,000 RPM). Đầu kẹp ER collet cũng được sử dụng cho chi tiết nhỏ, nhưng cần vệ sinh thường xuyên để duy trì độ chính xác.

Mũi Khoan và Dao Phay Nhỏ

Máy tiện Star thường tích hợp trục C/Y để thực hiện khoan và phay. Theo Sandvik Coromant, mũi khoan carbide (CoroDrill) và dao phay ngón nhỏ (Ø 0.5-6 mm) với lớp phủ PVD (AlTiN) phù hợp để khoan lỗ hoặc phay rãnh trên chi tiết siêu nhỏ. Mũi khoan KDA Mini (Kyocera) là lựa chọn lý tưởng cho lỗ có đường kính dưới 3 mm.

Ứng Dụng Của Dụng Cụ Cắt Gọt Trên Máy Tiện Star

Ngành Y Tế

Máy tiện Star được sử dụng để gia công dụng cụ phẫu thuật, thiết bị cấy ghép và ống dẫn y tế. Theo Medical Design & Outsourcing, insert CBN/PCD và cán dao tiện trong với làm mát nội đảm bảo độ chính xác micron và độ nhẵn bề mặt Ra < 0.2 µm, đáp ứng tiêu chuẩn y tế nghiêm ngặt.

Ngành Điện Tử

Trong ngành điện tử, máy Star gia công các chi tiết như vỏ vi mạch, đầu nối và linh kiện nhỏ. Theo Electronics Manufacturing Insights, insert carbide phủ PVD và dao phay ngón nhỏ giúp tạo rãnh và lỗ chính xác, với dung sai dưới 0.005 mm.

Ngành Chế Tạo Đồng Hồ

Máy tiện Star sản xuất các chi tiết đồng hồ như trục, bánh răng và vỏ. Theo Precision Engineering Journal, insert ceramic và đầu kẹp TRIBOS-Mini hỗ trợ gia công tốc độ cao, đảm bảo độ hoàn thiện cao và thời gian sản xuất nhanh.

Dụng Cụ Cắt Gọt Kim Loại Cho Máy Tiện Star: Giải Pháp Tối Ưu Hóa Gia Công - 4

Cách Chọn Dụng Cụ Cắt Gọt Cho Máy Tiện Star

Dựa Trên Vật Liệu Gia Công

  • Thép không gỉ, nhôm: Chọn insert carbide phủ PVD (PR115S, T9415) và cán dao với làm mát nội.

  • Hợp kim titan, inconel: Sử dụng insert ceramic hoặc CBN với đầu kẹp TRIBOS, theo Kyocera.

  • Vật liệu phi kim: Insert PCD cho độ nhẵn bề mặt cao, theo Sandvik Coromant.

Dựa Trên Ứng Dụng Gia Công

  • Tiện ngoài, tiện trong: Chọn cán dao CoroTurn 107 và insert CCMT, DCMT.

  • Tiện ren: Sử dụng insert Full Profile (CoroThread) cho ren chính xác.

  • Khoan, phay: Mũi khoan KDA Mini và dao phay ngón với lớp phủ PVD, theo Dormer Pramet.

Tương Thích Với Máy Star

Đảm bảo cán dao và đầu kẹp tương thích với chuẩn trục chính của máy Star (ER collet, HSK). Theo Modern Machine Shop, kiểm tra tốc độ quay (10,000-20,000 RPM) và độ cứng vững của máy để chọn dụng cụ phù hợp.

Mẹo Tối Ưu Hóa Hiệu Suất Dụng Cụ Cắt Gọt

Dụng Cụ Cắt Gọt Kim Loại Cho Máy Tiện Star: Giải Pháp Tối Ưu Hóa Gia Công-5

Sử Dụng Lớp Phủ Tiên Tiến

Lớp phủ PVD (PR115S, AlTiN) và CVD (T9415) tăng tuổi thọ insert và tốc độ cắt, theo Sandvik Coromant. Lớp phủ giảm ma sát và nhiệt độ vùng cắt, phù hợp với gia công tốc độ cao trên máy Star.

Tối Ưu Hóa Chế Độ Cắt

Chọn tốc độ cắt 100-500 m/phút và bước tiến nhỏ (0.05-0.2 mm/vòng) để gia công chi tiết nhỏ, theo Kyocera. Sử dụng phần mềm CAM (Mastercam, Esprit) để lập trình đường chạy dao chính xác, giảm rung động và phế phẩm.

Bảo Dưỡng Định Kỳ

Vệ sinh insert, cán dao và đầu kẹp bằng khí nén sau mỗi ca, kiểm tra độ mòn bằng kính hiển vi đo lường, theo Kennametal. Bảo trì máy Star mỗi 6 tháng để đảm bảo độ chính xác, đặc biệt khi gia công chi tiết y tế và điện tử.

Đầu Tư Công Cụ Đo Lường

Sử dụng caliper, thước đo ren hoặc máy CMM từ Mitutoyo để kiểm tra độ chính xác chi tiết, theo Practical Machinist. Kiểm tra thường xuyên giúp phát hiện sai lệch sớm, đảm bảo chất lượng sản phẩm.

Kết Luận

Dụng cụ cắt gọt kim loại cho máy tiện Star, từ insert tiện, cán dao đến đầu kẹp và mũi khoan, là yếu tố then chốt để đạt độ chính xác cao trong gia công chi tiết nhỏ. Việc chọn đúng dụng cụ từ Sandvik Coromant, Kyocera hoặc Dormer Pramet, kết hợp với chế độ cắt tối ưu, sẽ giúp doanh nghiệp nâng cao năng suất và chất lượng trong ngành y tế, điện tử và chế tạo đồng hồ. HUTSCOM, nhà phân phối chính hãng tại Việt Nam, sẵn sàng cung cấp giải pháp dụng cụ cắt gọt và hỗ trợ kỹ thuật. Liên hệ qua https://hutscom.vn/lien-he-voi-chung-toi.html để được tư vấn chi tiết!

Dụng Cụ Cắt Gọt Kim Loại Cho Máy Tiện Star: Giải Pháp Tối Ưu Hóa Gia Công - 3

FAQ về Dụng Cụ Cắt Gọt Kim Loại Cho Máy Tiện Star

1. Máy tiện Star phù hợp với ứng dụng nào?
Máy tiện Star (Swiss-type) chuyên gia công chi tiết nhỏ (Ø 0.3-38 mm) trong ngành y tế (dụng cụ phẫu thuật), điện tử (vi mạch) và chế tạo đồng hồ, với dung sai dưới 0.005 mm, theo Modern Machine Shop.

2. Insert nào phù hợp cho máy tiện Star?
Insert carbide phủ PVD/CVD (CoroTurn 107, T9415) cho thép, nhôm; ceramic (Si3N4) hoặc CBN (KBN010) cho hợp kim chịu nhiệt; PCD cho vật liệu phi kim, theo Sandvik Coromant. Chọn insert nhỏ như CCMT, DCMT cho chi tiết siêu nhỏ.

3. Cán dao nào tốt nhất cho máy Star?
Cán dao CoroTurn 107 (Sandvik) hoặc KGZ (Kyocera) với thiết kế nhỏ gọn, làm mát nội, phù hợp để tiện ngoài, tiện trong và tiện ren trên máy Star, theo Kyocera. Đảm bảo tương thích với chuẩn ER collet hoặc HSK.

4. Đầu kẹp nào nên dùng cho máy Star?
Đầu kẹp SCHUNK TRIBOS-Mini hoặc HER với độ đồng tâm ≤0.003 mm là lý tưởng, theo Haimer. Chúng giảm rung động, tăng tuổi thọ insert và phù hợp với gia công tốc độ cao (10,000-20,000 RPM).

5. Làm thế nào để tối ưu hóa gia công trên máy Star?
Chọn tốc độ cắt 100-500 m/phút, bước tiến 0.05-0.2 mm/vòng, sử dụng làm mát nội và lập trình CAM chính xác, theo Kyocera. Vệ sinh dụng cụ và bảo trì máy mỗi 6 tháng để duy trì độ chính xác.

6. Dụng cụ cắt gọt cho máy Star có dùng được cho phay không?
Có, máy Star với trục C/Y hỗ trợ phay. Sử dụng dao phay ngón nhỏ (Ø 0.5-6 mm) và mũi khoan KDA Mini với lớp phủ PVD, theo Sandvik Coromant, để phay rãnh và khoan lỗ trên chi tiết nhỏ.

7. Doanh nghiệp Việt Nam mua dụng cụ cắt gọt ở đâu?
HUTSCOM là nhà phân phối chính hãng Sandvik Coromant, Kyocera, Dormer Pramet tại Việt Nam, theo Hutscom.vn. Liên hệ qua https://hutscom.vn/lien-he-voi-chung-toi.html để chọn dụng cụ phù hợp với máy Star.

8. Insert Full Profile hay Partial Profile tốt hơn cho tiện ren trên máy Star?
Full Profile tạo ren chính xác, mịn, phù hợp sản xuất hàng loạt chi tiết y tế, điện tử. Partial Profile linh hoạt cho đa bước ren, dùng trong sửa chữa, theo Dormer Pramet.

9. Làm thế nào để bảo trì dụng cụ cắt gọt cho máy Star?
Vệ sinh insert, cán dao, đầu kẹp bằng khí nén sau mỗi ca, kiểm tra độ mòn bằng kính hiển vi, và bảo trì máy Star mỗi 6 tháng, theo Kennametal. Điều này đảm bảo độ chính xác và tuổi thọ dụng cụ.

10. Máy Star có thể gia công hợp kim chịu nhiệt không?
Có, sử dụng insert ceramic hoặc CBN (KBN010) với cán dao có làm mát nội và đầu kẹp TRIBOS, theo Kyocera. Điều này cho phép gia công titan, inconel với tốc độ cao và độ chính xác micron.
