Phân Tích Các Loại Đầu Kẹp Dao CNC Trong Cơ Khí Chính Xác

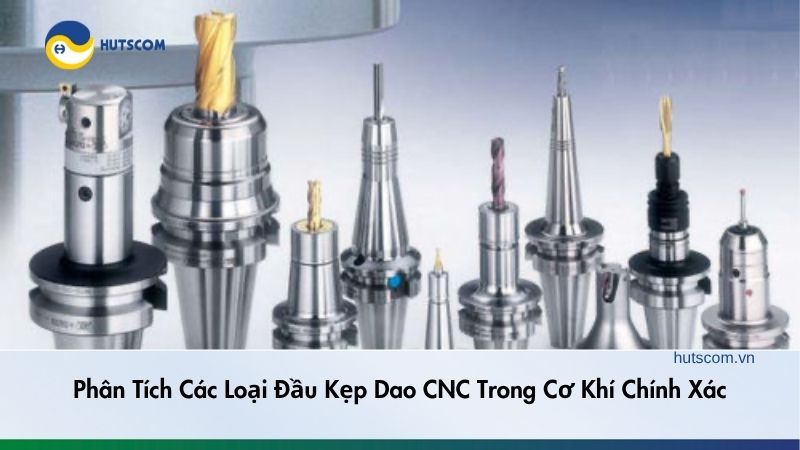

Giới Thiệu về Các Loại Đầu Kẹp CNC và Vai Trò trong Cơ Khí Chính Xác

Đầu kẹp dao CNC là bộ phận quan trọng trong máy gia công CNC, đảm bảo kết nối chắc chắn giữa dao cụ và trục chính, ảnh hưởng trực tiếp đến độ chính xác, hiệu suất và độ bền của quá trình gia công. Các loại đầu kẹp CNC được thiết kế với những đặc điểm riêng, phù hợp với các ứng dụng từ gia công tốc độ cao đến cắt nặng. Tại Việt Nam, nhu cầu về đầu kẹp chất lượng cao tăng mạnh trong các ngành ô tô, hàng không, y tế và điện tử, nơi yêu cầu độ chính xác và năng suất vượt trội.

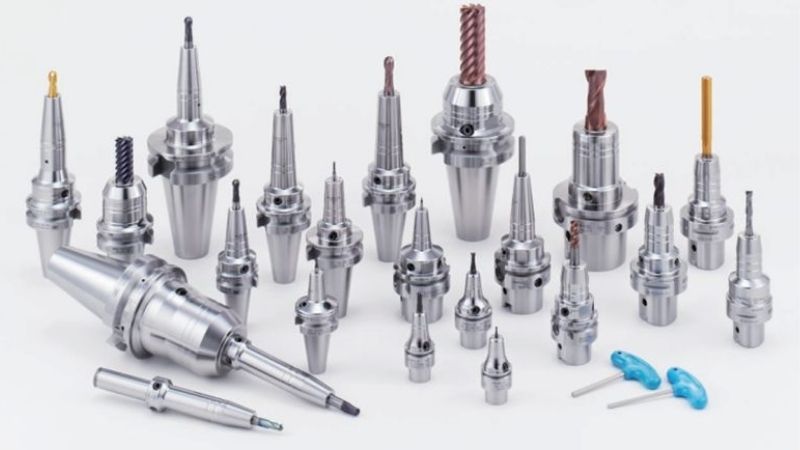

Các loại đầu kẹp phổ biến bao gồm đầu kẹp thủy lực, HSK E, BT, BTN, SK, ISO, đuôi chuột, Collet và HSK A, mỗi loại có ưu nhược điểm và ứng dụng riêng. Việc lựa chọn đầu kẹp phù hợp phụ thuộc vào loại máy CNC, tốc độ gia công, vật liệu phôi và yêu cầu kỹ thuật. Theo Sandvik Coromant, “The right tool holder enhances machining precision and productivity” (Đầu kẹp phù hợp nâng cao độ chính xác và năng suất gia công).

Bài viết này phân tích chi tiết các loại đầu kẹp CNC, ưu nhược điểm, ứng dụng thực tế và các yếu tố cần cân nhắc, nhằm hỗ trợ doanh nghiệp Việt Nam lựa chọn giải pháp tối ưu và giúp tối ưu hóa nội dung SEO, thu hút khách hàng trong ngành cơ khí chính xác.

Đầu Kẹp Thủy Lực

Đặc Điểm và Nguyên Lý Hoạt Động

Đầu kẹp thủy lực sử dụng áp suất dầu để kẹp dao cụ thông qua một màng đàn hồi bên trong, đảm bảo lực kẹp đồng đều và độ chính xác cao. Theo BIG KAISER, đầu kẹp thủy lực đạt độ đồng tâm dưới 0.003mm tại mũi dao, lý tưởng cho gia công tốc độ cao. Hệ thống này không cần dụng cụ đặc biệt để thay dao, giúp giảm thời gian thiết lập.

Đầu kẹp thủy lực thường được sử dụng trong các máy CNC gia công phay, khoan và tiện, đặc biệt khi yêu cầu độ chính xác bề mặt và dung sai chặt chẽ. Cấu trúc kín của đầu kẹp ngăn bụi và mạt kim loại xâm nhập, tăng tuổi thọ dao cụ và đầu kẹp.

Tại Việt Nam, đầu kẹp thủy lực được ưa chuộng trong sản xuất linh kiện điện tử và y tế, nhờ khả năng giảm rung động và duy trì độ chính xác trong gia công liên tục.

Ưu Nhược Điểm

Ưu điểm: Đầu kẹp thủy lực mang lại độ chính xác cao, lực kẹp ổn định và khả năng giảm rung động, giúp kéo dài tuổi thọ dao cụ. Theo Kennametal, đầu kẹp này giảm thời gian gia công tới 15% trong các ứng dụng phay tốc độ cao so với đầu kẹp cơ khí. Thay dao nhanh và không cần dụng cụ đặc biệt cũng là lợi thế lớn.

Nhược điểm: Chi phí đầu tư ban đầu cao hơn các loại đầu kẹp như Collet hoặc BT. Đầu kẹp thủy lực không phù hợp với gia công cắt nặng do lực kẹp giới hạn, thường dưới 500 Nm, theo Haimer. Ngoài ra, hệ thống thủy lực yêu cầu bảo trì định kỳ để tránh rò rỉ dầu.

Doanh nghiệp cần cân nhắc giữa chi phí và yêu cầu kỹ thuật khi chọn đầu kẹp thủy lực, đặc biệt trong các ứng dụng đòi hỏi độ chính xác cao nhưng không cần lực cắt lớn.

Ứng Dụng Thực Tế

Đầu kẹp thủy lực được sử dụng rộng rãi trong gia công linh kiện y tế như ốc vít cấy ghép và linh kiện điện tử như đầu nối vi mạch. Theo Practical Machinist, đầu kẹp này lý tưởng cho phay tốc độ cao trên các vật liệu như nhôm, thép không gỉ và hợp kim titan. Tại Việt Nam, các doanh nghiệp tại TP.HCM và Bình Dương ưu tiên đầu kẹp thủy lực cho máy CNC 5 trục.

Trong ngành hàng không, đầu kẹp thủy lực được dùng để gia công các chi tiết cánh turbine với yêu cầu độ hoàn thiện bề mặt cao. Tuy nhiên, trong gia công thép hợp kim cứng hoặc cắt nặng, đầu kẹp này kém hiệu quả so với BT hoặc SK.

Doanh nghiệp cần đầu tư vào đầu kẹp thủy lực nếu ưu tiên độ chính xác và chất lượng bề mặt, đặc biệt trong sản xuất hàng loạt với dung sai chặt chẽ.

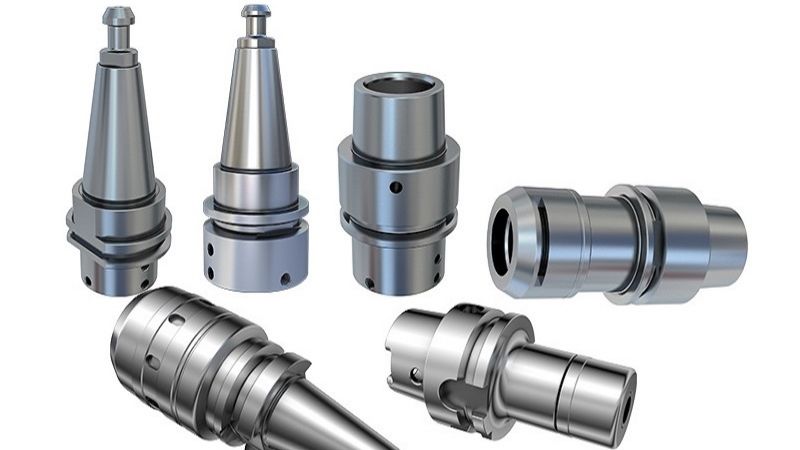

Đầu Kẹp HSK (HSK E và HSK A)

Đầu Kẹp HSK E

Đặc điểm: Đầu kẹp HSK E là loại đầu kẹp tốc độ cao, với thiết kế côn rỗng (Hollow Shank Taper) đảm bảo độ cứng vững và độ đồng tâm cao. Theo BIG DAISHOWA, HSK E đạt tốc độ quay tới 50,000 vòng/phút, phù hợp với gia công siêu tốc độ. Thiết kế nhẹ và cân bằng giúp giảm tải trọng lên trục chính.

Ưu nhược điểm: HSK E mang lại độ chính xác cao (±0.002mm) và khả năng thay dao nhanh, lý tưởng cho gia công chi tiết nhỏ. Tuy nhiên, lực kẹp thấp khiến nó không phù hợp với cắt nặng, theo Sandvik Coromant. Chi phí đầu tư và bảo trì cao cũng là hạn chế, đặc biệt với doanh nghiệp nhỏ.

Ứng dụng: HSK E được sử dụng trong gia công linh kiện điện tử và đồng hồ, như vi mạch và bánh răng nhỏ. Tại Việt Nam, các doanh nghiệp sản xuất linh kiện bán dẫn ưu tiên HSK E cho máy phay tốc độ cao, nhưng cần cân nhắc chi phí thiết bị.

Đầu Kẹp HSK A

Đặc điểm: HSK A là phiên bản đa năng hơn HSK E, với côn rỗng lớn hơn, hỗ trợ cả gia công tốc độ cao và cắt nặng. Theo Haimer, HSK A đạt độ cứng vững gấp 2 lần BT ở cùng tốc độ, phù hợp với máy CNC đa năng. Lực kẹp mạnh hơn HSK E, lên tới 1,000 Nm.

Ưu nhược điểm: HSK A mang lại độ chính xác cao, thay dao nhanh và độ cứng vững vượt trội, nhưng chi phí cao hơn BT và SK. Theo Kennametal, HSK A yêu cầu trục chính tương thích, hạn chế ứng dụng trên máy cũ. Bảo trì phức tạp hơn do thiết kế côn rỗng.

Ứng dụng: HSK A được dùng trong gia công ô tô (trục cam, piston) và hàng không (cánh turbine). Tại Việt Nam, các doanh nghiệp lớn tại Hà Nội và Đồng Nai sử dụng HSK A cho máy phay 5 trục, ưu tiên độ cứng vững và độ chính xác.

So Sánh HSK E và HSK A

HSK E tập trung vào gia công tốc độ siêu cao với chi tiết nhỏ, trong khi HSK A linh hoạt hơn, hỗ trợ cả cắt nặng và tốc độ cao. Theo Modern Machine Shop, HSK A phù hợp với các nhà xưởng cần gia công đa dạng, còn HSK E dành cho ứng dụng chuyên biệt. Doanh nghiệp Việt Nam cần đánh giá loại máy CNC và yêu cầu gia công để chọn phiên bản HSK phù hợp.

Cả hai loại HSK đều vượt trội về độ chính xác và tốc độ so với BT hoặc SK, nhưng chi phí đầu tư cao hơn. Các doanh nghiệp sản xuất linh kiện y tế và hàng không tại Việt Nam ưu tiên HSK nhờ khả năng gia công liên tục với dung sai chặt chẽ.

HSK E và HSK A là lựa chọn hàng đầu cho gia công tốc độ cao và chính xác, nhưng cần đầu tư vào máy CNC tương thích để tối ưu hóa hiệu suất.

Đầu Kẹp BT, BTN và SK

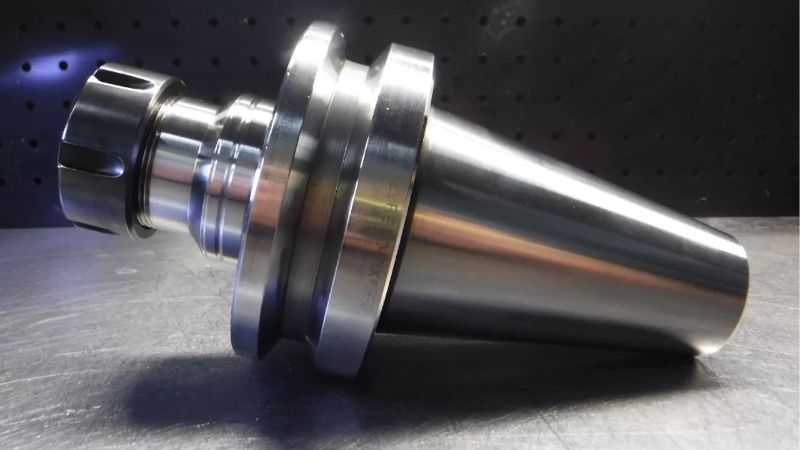

Đầu Kẹp BT

Đặc điểm: Đầu kẹp BT (Boring Taper) là loại đầu kẹp phổ biến với côn 7:24, được chuẩn hóa theo JIS B6339. Theo Sandvik Coromant, BT có các kích cỡ từ BT30 đến BT50, phù hợp với nhiều loại máy CNC. Thiết kế đơn giản và chi phí hợp lý là lợi thế lớn.

Ưu nhược điểm: BT mang lại độ cứng vững tốt, dễ sử dụng và chi phí thấp hơn HSK. Tuy nhiên, độ chính xác giảm ở tốc độ cao (>20,000 vòng/phút) do thiết kế côn dài, theo Haimer. BT không hỗ trợ thay dao nhanh như HSK, hạn chế trong gia công tốc độ cao.

Ứng dụng: BT được sử dụng trong gia công ô tô (khung gầm, trục khuỷu) và khuôn mẫu. Tại Việt Nam, các doanh nghiệp vừa và nhỏ ưu tiên BT cho máy phay và tiện CNC nhờ chi phí hợp lý và tính phổ biến.

Đầu Kẹp BTN

Đặc điểm: BTN là phiên bản cải tiến của BT, với thiết kế côn tương tự nhưng bổ sung lực kẹp cơ khí qua đai ốc hoặc vòng kẹp. Theo BIG KAISER, BTN tăng lực kẹp tới 30% so với BT, phù hợp với gia công cắt nặng. BTN thường được dùng với máy có hệ thống kẹp tự động.

Ưu nhược điểm: BTN mang lại độ cứng vững cao hơn BT, lý tưởng cho gia công thép hợp kim. Tuy nhiên, chi phí cao hơn BT và yêu cầu bảo trì định kỳ cho hệ thống kẹp, theo Kennametal. Độ chính xác ở tốc độ cao vẫn kém HSK.

Ứng dụng: BTN được dùng trong gia công khuôn mẫu và chi tiết máy lớn. Doanh nghiệp tại Đồng Nai sử dụng BTN cho máy phay CNC cắt nặng, ưu tiên lực kẹp mạnh và độ bền.

Đầu Kẹp SK

Đặc điểm: Đầu kẹp SK (Steep Taper) tương tự BT nhưng theo chuẩn DIN 69871, phổ biến ở châu Âu. SK có các kích cỡ từ SK30 đến SK50, với thiết kế côn 7:24, đảm bảo độ cứng vững. Theo Haimer, SK phù hợp với máy CNC đa năng.

Ưu nhược điểm: SK có chi phí hợp lý, độ cứng vững tốt và dễ thay thế, nhưng độ chính xác giảm ở tốc độ cao, tương tự BT. SK yêu cầu bảo trì côn định kỳ để tránh mài mòn, theo Sandvik Coromant. Tính phổ biến tại Việt Nam thấp hơn BT.

Ứng dụng: SK được dùng trong gia công cơ khí tổng hợp, như sản xuất chi tiết máy và khuôn mẫu. Doanh nghiệp tại Hà Nội sử dụng SK cho máy CNC nhập từ châu Âu, nhưng BT vẫn phổ biến hơn do phụ tùng sẵn có.

Đầu Kẹp ISO, Đuôi Chuột và Collet

Đầu Kẹp ISO

Đặc điểm: Đầu kẹp ISO (International Standard Organization) tuân theo chuẩn ISO 7388, tương tự BT và SK với côn 7:24. Theo Kennametal, ISO được thiết kế cho máy CNC đa năng, với các kích cỡ từ ISO30 đến ISO50. ISO phổ biến trong các nhà xưởng sử dụng máy Nhật Bản và châu Âu.

Ưu nhược điểm: ISO mang lại độ cứng vững tốt, chi phí hợp lý và tính tương thích cao. Tuy nhiên, độ chính xác giảm ở tốc độ cao (>20,000 vòng/phút) và không hỗ trợ thay dao nhanh, theo Haimer. ISO phù hợp với gia công cơ bản hơn là ứng dụng tốc độ cao.

Ứng dụng: ISO được dùng trong gia công chi tiết ô tô và khuôn mẫu. Tại Việt Nam, các doanh nghiệp vừa và nhỏ ưu tiên ISO cho máy phay và tiện CNC nhờ tính phổ biến và chi phí thấp.

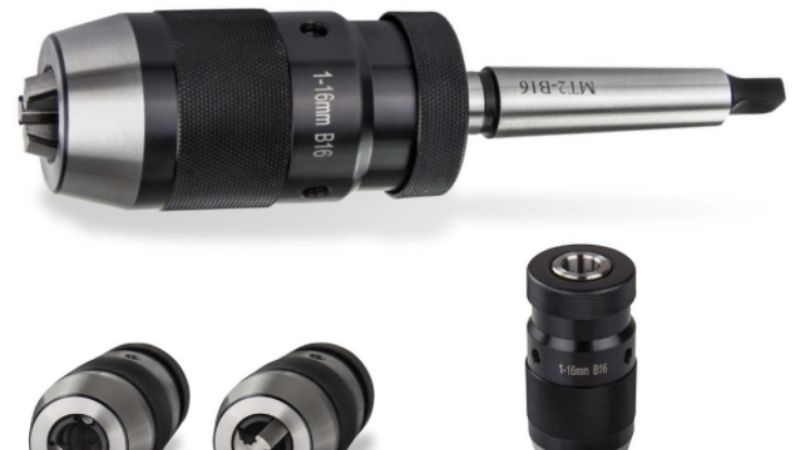

Đầu Kẹp Đuôi Chuột

Đặc điểm: Đầu kẹp đuôi chuột (Morse Taper) sử dụng côn tự khóa, thường dùng cho khoan và tiện truyền thống. Theo Practical Machinist, đuôi chuột có các kích cỡ từ MT1 đến MT7, phù hợp với máy CNC tốc độ thấp. Thiết kế đơn giản và chi phí thấp là lợi thế.

Ưu nhược điểm: Đuôi chuột dễ sử dụng, chi phí thấp và phù hợp với gia công cơ bản. Tuy nhiên, độ chính xác thấp (±0.01mm) và không hỗ trợ tốc độ cao, theo Sandvik Coromant. Đuôi chuột dễ bị lỏng khi gia công nặng, hạn chế ứng dụng trong CNC hiện đại.

Ứng dụng: Đuôi chuột được dùng trong gia công thô và khoan chi tiết lớn, như khung máy. Tại Việt Nam, đuôi chuột phổ biến trong các nhà xưởng nhỏ với máy CNC cũ, nhưng ít được ưu tiên trong gia công chính xác.

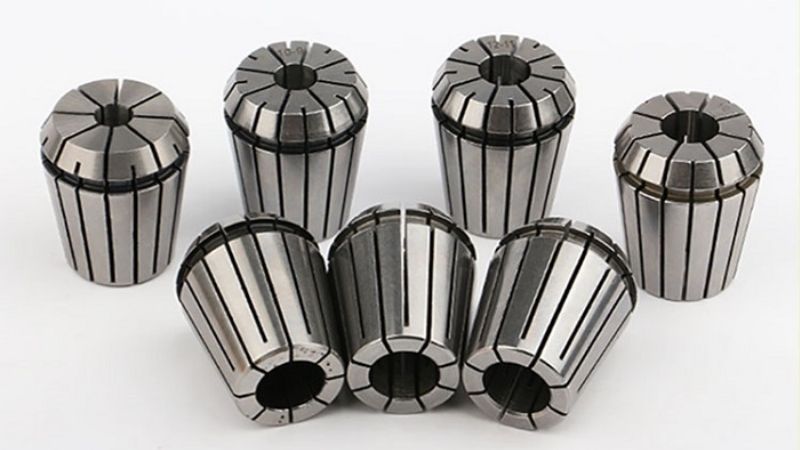

Đầu Kẹp Collet

Đặc điểm: Đầu kẹp Collet sử dụng cơ chế kẹp cơ khí thông qua collet (ống kẹp) để giữ dao cụ. Theo BIG DAISHOWA, Collet đạt độ đồng tâm dưới 0.005mm, phù hợp với gia công tốc độ trung bình. Các loại Collet phổ biến như ER, TG và DA.

Ưu nhược điểm: Collet mang lại độ chính xác cao, chi phí thấp và dễ thay dao. Tuy nhiên, lực kẹp yếu hơn đầu kẹp thủy lực, không phù hợp với cắt nặng, theo Kennametal. Collet yêu cầu nhiều kích cỡ khác nhau cho các dao cụ, tăng chi phí lưu kho.

Ứng dụng: Collet được dùng trong gia công linh kiện điện tử và chi tiết nhỏ, như đầu nối và vi mạch. Doanh nghiệp tại TP.HCM sử dụng Collet cho máy tiện và phay CNC tốc độ trung bình, ưu tiên chi phí thấp và độ chính xác.

Yếu Tố Lựa Chọn Đầu Kẹp CNC

Tương Thích với Máy CNC

Tương thích giữa đầu kẹp và trục chính là yếu tố quan trọng. HSK A và HSK E yêu cầu trục chính hiện đại, trong khi BT, SK và ISO tương thích với nhiều loại máy cũ hơn. Theo Sandvik Coromant, việc sử dụng đầu kẹp không tương thích có thể giảm độ chính xác tới 50%. Doanh nghiệp cần kiểm tra chuẩn trục chính (JIS, DIN, ISO) trước khi đầu tư.

Tại Việt Nam, các máy CNC nhập từ Nhật Bản thường sử dụng BT hoặc ISO, trong khi máy châu Âu ưu tiên SK. Đầu kẹp thủy lực và Collet linh hoạt hơn, phù hợp với nhiều loại trục chính, nhưng cần cân nhắc chi phí.

Doanh nghiệp nên hợp tác với nhà cung cấp để đảm bảo đầu kẹp tương thích, tối ưu hóa hiệu suất máy CNC và giảm rủi ro hỏng hóc.

Yêu Cầu Gia Công và Vật Liệu

Yêu cầu gia công (tốc độ cao, cắt nặng, độ chính xác) và vật liệu phôi ảnh hưởng lớn đến lựa chọn đầu kẹp. HSK E và thủy lực phù hợp với gia công tốc độ cao trên nhôm và titan, trong khi BTN và HSK A lý tưởng cho cắt nặng trên thép hợp kim. Theo Haimer, lựa chọn sai đầu kẹp có thể giảm tuổi thọ dao cụ tới 30%.

Trong ngành y tế tại Việt Nam, đầu kẹp thủy lực và HSK E được ưu tiên cho linh kiện titan, còn BT và BTN phổ biến trong gia công thép ô tô. Collet phù hợp với chi tiết nhỏ, nhưng không hiệu quả với vật liệu cứng.

Doanh nghiệp cần phân tích yêu cầu kỹ thuật và vật liệu để chọn đầu kẹp phù hợp, đảm bảo chất lượng và hiệu suất gia công.

Chi Phí Đầu Tư và Bảo Trì

Chi phí đầu tư và bảo trì là yếu tố then chốt. Đầu kẹp thủy lực và HSK có chi phí cao nhưng mang lại giá trị lâu dài nhờ độ chính xác và tuổi thọ dao cụ. BT, ISO và Collet có chi phí thấp hơn, phù hợp với doanh nghiệp nhỏ. Theo Kennametal, chi phí bảo trì đầu kẹp thủy lực cao hơn 20% so với BT do hệ thống dầu.

Tại Việt Nam, các doanh nghiệp vừa và nhỏ ưu tiên BT và Collet để giảm chi phí ban đầu, trong khi doanh nghiệp lớn đầu tư vào HSK và thủy lực để tối ưu hóa năng suất. Đuôi chuột là lựa chọn kinh tế nhất nhưng hạn chế về hiệu suất.

Doanh nghiệp cần cân nhắc ngân sách và yêu cầu dài hạn để chọn đầu kẹp, đảm bảo hiệu quả kinh tế và kỹ thuật.

Kết Luận

Các loại đầu kẹp CNC như đầu kẹp thủy lực, HSK E, HSK A, BT, BTN, SK, ISO, đuôi chuột và Collet đều có vai trò quan trọng trong gia công cơ khí chính xác, với ưu nhược điểm và ứng dụng riêng. Đầu kẹp thủy lực và HSK E/A vượt trội về độ chính xác và tốc độ cao, phù hợp với ngành y tế và hàng không, trong khi BT, BTN, SK và ISO mang lại độ cứng vững và chi phí hợp lý cho ô tô và khuôn mẫu. Collet và đuôi chuột là lựa chọn kinh tế cho gia công cơ bản, nhưng hạn chế ở tốc độ cao và cắt nặng.

Doanh nghiệp Việt Nam nên cân nhắc yêu cầu gia công, vật liệu phôi, tương thích máy CNC và ngân sách để chọn đầu kẹp phù hợp. Liên hệ với các nhà cung cấp uy tín như Sandvik Coromant, BIG KAISER hoặc Haimer tại Việt Nam để được tư vấn chi tiết và đảm bảo đầu tư hiệu quả. Với lựa chọn đúng đắn, đầu kẹp CNC sẽ nâng cao năng suất, chất lượng và tính cạnh tranh trong ngành cơ khí chính xác.

Câu Hỏi Thường Gặp (FAQ)

1. Đầu kẹp thủy lực có ưu điểm gì so với Collet?
Đầu kẹp thủy lực mang lại độ chính xác cao hơn (±0.003mm so với ±0.005mm), giảm rung động và thay dao nhanh hơn Collet. Tuy nhiên, Collet có chi phí thấp hơn và phù hợp với gia công tốc độ trung bình.

2. HSK E hay HSK A phù hợp hơn cho gia công tốc độ cao?
HSK E phù hợp hơn cho gia công tốc độ siêu cao (tới 50,000 vòng/phút) với chi tiết nhỏ, trong khi HSK A linh hoạt cho cả tốc độ cao và cắt nặng, lý tưởng cho gia công đa năng.

3. BT và SK khác nhau như thế nào?
BT (chuẩn JIS B6339) phổ biến ở châu Á, đặc biệt Nhật Bản, trong khi SK (chuẩn DIN 69871) được dùng nhiều ở châu Âu. Cả hai có hiệu suất tương đương, nhưng BT phổ biến hơn tại Việt Nam nhờ phụ tùng sẵn có.

4. Đầu kẹp đuôi chuột có phù hợp với máy CNC hiện đại không?
Đuôi chuột phù hợp với máy CNC tốc độ thấp và gia công thô, nhưng độ chính xác thấp (±0.01mm) và dễ lỏng khiến nó không lý tưởng cho máy CNC hiện đại yêu cầu dung sai chặt chẽ.

5. Làm thế nào để chọn đầu kẹp CNC phù hợp?
Xác định yêu cầu gia công (tốc độ cao, cắt nặng), vật liệu phôi, chuẩn trục chính và ngân sách. Tham khảo nhà cung cấp như Sandvik Coromant hoặc Haimer để đảm bảo tương thích và hiệu suất.

6. Đầu kẹp BTN có lợi thế gì so với BT?
BTN tăng lực kẹp 30% so với BT, lý tưởng cho gia công cắt nặng như thép hợp kim. Tuy nhiên, chi phí cao hơn và yêu cầu bảo trì hệ thống kẹp, phù hợp với máy có kẹp tự động.

7. Đầu kẹp Collet có thể dùng cho gia công tốc độ cao không?
Collet phù hợp với gia công tốc độ trung bình (dưới 15,000-20,000 vòng/phút) nhờ độ đồng tâm tốt, nhưng lực kẹp thấp hơn đầu kẹp thủy lực, không lý tưởng cho tốc độ cao hoặc cắt nặng.

8. Chi phí bảo trì của đầu kẹp HSK có cao không?
Chi phí bảo trì của HSK (E/A) cao hơn BT và SK do thiết kế côn rỗng phức tạp và yêu cầu bảo tùng chính hãng. Tuy nhiên, độ bền cao giúp giảm tổng chi phí dài hạn.

9. Đầu kẹp nào phổ biến nhất tại Việt Nam?
Đầu kẹp BT và ISO là phổ biến nhất tại Việt Nam nhờ chi phí hợp lý, tính tương thích cao với máy CNC Nhật Bản và phụ tùng sẵn có, đặc biệt trong ngành ô tô và khuôn mẫu.

10. Đầu kẹp thủy lực có đáng đầu tư cho doanh nghiệp nhỏ không?
Đầu kẹp thủy lực đáng đầu tư nếu doanh nghiệp nhỏ cần độ chính xác cao và gia công tốc độ thấp đến trung bình. Tuy nhiên, chi phí ban đầu cao nên cần cân nhắc ngân sách và yêu cầu kỹ thuật.
