1. Khi gia công tiện CNC mà chúng ta gặp vấn đề, đừng vội đổ lỗi cho Speed & Feed

Trong thực tế gia công CNC, khi xuất hiện các vấn đề như:

• Rung động (chatter),
• Bề mặt gia công xấu,
• Insert bị mẻ hoặc mòn nhanh,
• Phoi không kiểm soát được
• Lựcc cắt quá lớn

Thì phản ứng đầu tiên của nhiều kỹ thuật viên thường là điều chỉnh Speed & Feed. Ví dụ như Giảm RPM - Tăng Feed - Giảm Feed hoặc thay đổi Cutting Speed.

Nhưng nếu đã thử nhiều chế độ mà vấn đề vẫn không được giải quyết, có một câu hỏi quan trọng cần đặt ra: Liệu vấn đề có thực sự nằm ở Speed & Feed?

Hình học của insert (insert geometry) có ảnh hưởng trực tiếp đến lực cắt, quá trình hình thành và thoát phoi, sự phân bố mòn cũng như ứng suất trên lưỡi cắt. Vì vậy, chỉ thay đổi thông số cắt mà bỏ qua geometry có thể khiến quá trình tối ưu đi sai hướng.

Nói cách khác: Chế độ cắt (Cutting parameters) và Thiết kế hình học Insert (Insert Geometry) phải được xem xét như một hệ thống.

2. Insert Geometry thực sự ảnh hưởng đến điều gì?

Có thể hình dung quá trình tiện như sau:

Phôi → lưỡi cắt → lực cắt → hình thành phoi → thoát phoi → nhiệt → mòn dao → chất lượng bề mặt

Hình học insert tác động lên gần như toàn bộ chuỗi này.

Các yếu tố quan trọng gồm:

• Insert Shape (hình dạng Insert)
• Lựa chọn Positive Insert (Insert một mặt)/ Negative Insert (Insert hai mặt)
• Lead Angle / Entering Angle
• Bán kính lưỡi dao (Nose Radius)
• Insert có góc Wiper (Wiper Geometry)

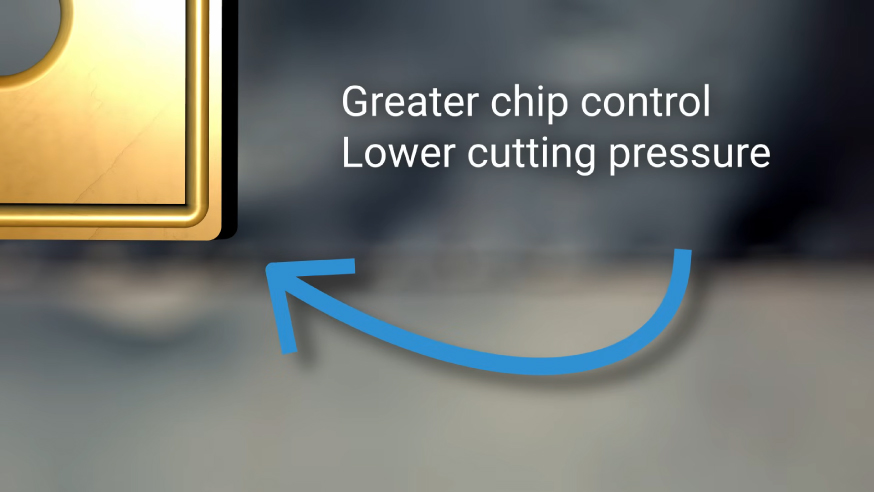

• Chipbreaker

Trong đó, mỗi lựa chọn đều có sự đánh đổi giữa: độ bền lưỡi cắt – lực cắt – khả năng tiếp cận – kiểm soát phoi – độ ổn định – chất lượng bề mặt.

Vì vậy, không có một thiết kế hình học nào nào tốt nhất cho mọi ứng dụng

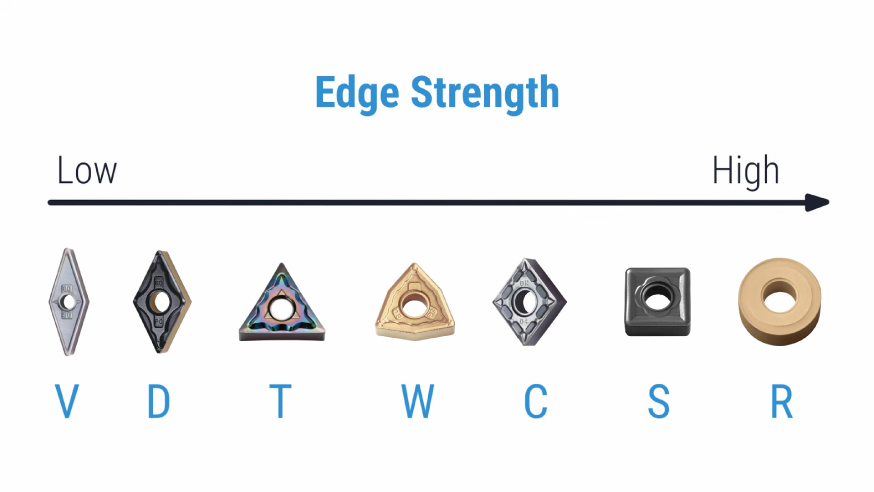

3. Insert Shape – Hình dạng insert

Một trong những lựa chọn đầu tiên khi chọn insert là hình dạng insert.Một số hình dạng thường gặp:

• V – 35°
• D – 55°
• C – 80°
• W
• S – 90°
• R

Mỗi hình dạng tạo ra một mức độ khác nhau về khả năng tiếp cận chi tiết và độ bền của lưỡi cắt.

Insert góc nhỏ

Các insert như V 35° có khả năng tiếp cận tốt các profile phức tạp, nhưng phần mũi dao tương đối nhạy cảm với tải va đập.

Do đó chúng thường phù hợp hơn với:

• Tiện profiling
• Tiện finishing
• Tiện những vị trí yêu cầu khả năng tiếp cận cao.

Insert góc lớn

Ngược lại, các insert có hình dạng khỏe hơn như C hoặc S cung cấp nhiều vật liệu hơn phía sau cutting edge.

Điều này giúp:

• Tăng độ bền lưỡi,
• Chịu tải tốt hơn,
• Phù hợp với roughing,
• Tăng khả năng chịu va đập (interrupted cutting).

Ví dụ, SNMG có thể được sử dụng hiệu quả trong những ứng dụng gia công thô và điều kiện cắt có tải va đập.

Không nên hiểu đơn giản rằng "insert lớn hơn = tốt hơn"

Một insert càng khỏe thường đồng nghĩa với việc khả năng tiếp cận những biên dạng nhỏ càng bị hạn chế.

Do đó cần cân bằng: Accessibility ↔ Edge Strength

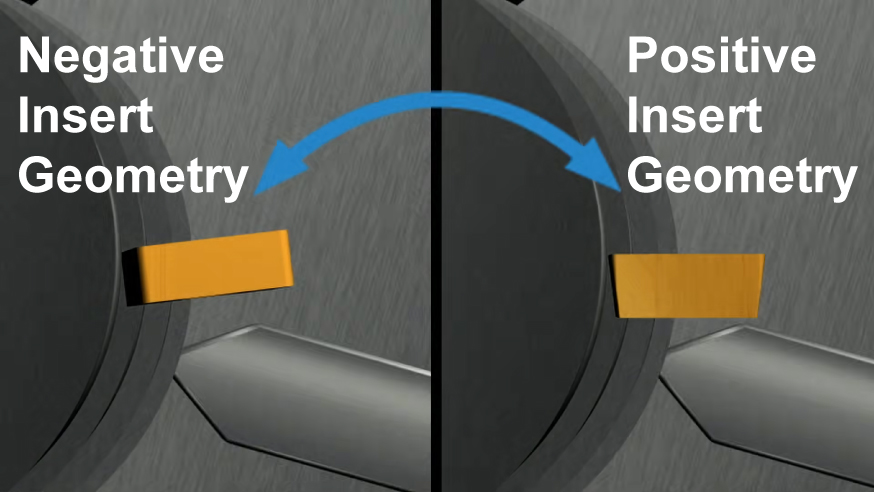

4. Positive và Negative Geometry

Đây là một trong những yếu tố quan trọng nhất khi lựa chọn insert.

Positive Geometry

Insert positive tạo ra góc cắt thuận lợi hơn, giúp giảm lực cắt.

Ưu điểm:

• Lực cắt thấp,
• Phù hợp với chi tiết nhỏ,
• Phù hợp máy có công suất hạn chế,
• Phù hợp vật liệu dẻo
• Thích hợp gia công finishing
• Có lợi trong nhiều ứng dụng gia công trên máy Swiss-type.

Đặc biệt với những chi tiết đường kính nhỏ, lực cắt thấp có thể giúp hạn chế hiện tượng chi tiết bị biến dạng (deflection).

Negative Geometry

Negative geometry cung cấp sự hỗ trợ tốt hơn cho cutting edge.

Ưu điểm:

• Lưỡi cắt khỏe,
• Chịu tải lớn,
• Phù hợp roughing,
• Phù hợp các điều kiện gia công nặng,
• Có thể sử dụng hiệu quả trong những ứng dụng yêu cầu độ bền lưỡi cao.

Nhược điểm là lực cắt thường cao hơn so với geometry positive.

Vì vậy: Positive không có nghĩa là tốt hơn Negative.

Mà phải lựa chọn dựa trên: Chi tiết + vật liệu + máy + holder + chế độ cắt + mục tiêu gia công.

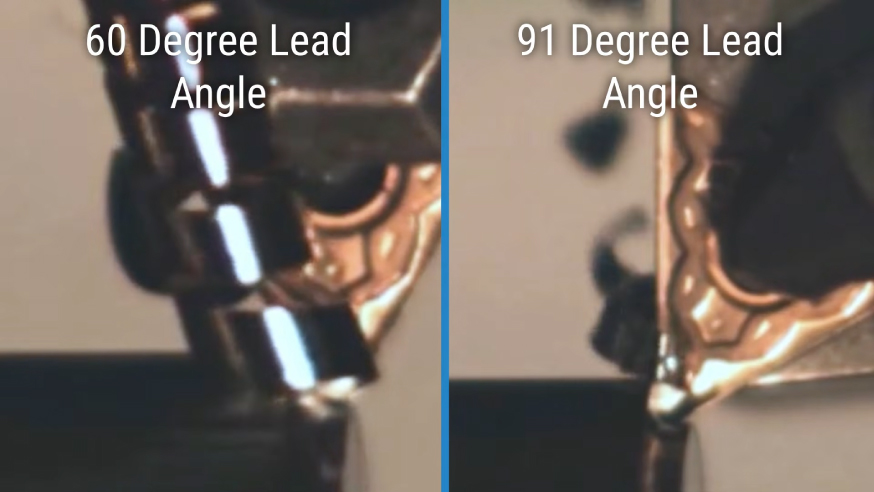

5. Lead Angle – Góc vào dao ảnh hưởng đến lực cắt như thế nào?

Lead Angle, hay Entering Angle, quyết định cách lưỡi cắt tiếp xúc với vật liệu.

Thay đổi góc này sẽ làm thay đổi cách lực cắt được phân bố trên cutting edge.

Điều này đặc biệt quan trọng trong:

• Interrupted cutting - Gia công chịu va đập
• Roughing - Gia công thô
• Các chi tiết có độ cứng vững thấp,
• Ứng dụng dễ phát sinh rung động.

Một geometry phù hợp có thể phân bố tải trên cutting edge tốt hơn, từ đó giảm ứng suất tập trung tại một khu vực của insert.

Vì vậy khi insert bị mẻ

Đừng chỉ nghĩ: "Tăng hoặc giảm Vc."

Hãy xem xét thêm: Lead angle hiện tại có phù hợp với kiểu cắt và hướng tải của ứng dụng hay không?

6. Nose Radius – Bán kính mũi dao

Đây là một trong những điểm dễ gây hiểu nhầm nhất. Nhiều người có suy nghĩ: Bán kính mũi dao càng lớn → bề mặt càng đẹp → càng tốt.

Nhưng thực tế không đơn giản như vậy.

Bán kính mũi dao lớn có lợi gì?

• Cutting edge khỏe hơn.
• Có khả năng chịu tải tốt hơn.
• Có thể cải thiện surface finish.
• Có thể cho phép tăng feed trong một số điều kiện.

Nhưng đồng thời: Bán kính mũi dao lớn → cutting pressure tăng.

Nếu máy, holder hoặc chi tiết không đủ cứng vững, lực cắt tăng có thể dẫn tới:

• Deflection,
• Vibration,
• Chatter,
• Surface finish kém.

7. Một nguyên tắc quan trọng về Depth of Cut và Nose Radius

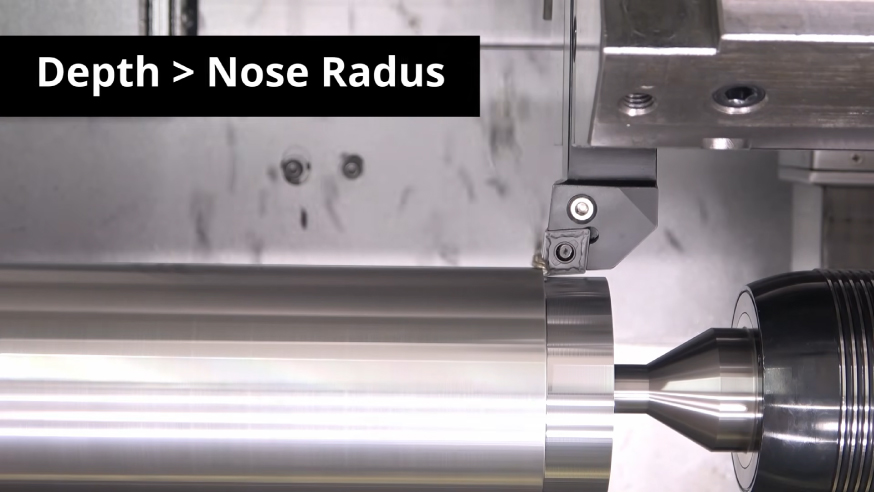

Một điểm đáng chú ý: Depth of Cut hay Ap nên lớn hơn Nose Radius để kiểm soát quá trình cắt và hình thành phoi tốt hơn.

Điều này cho thấy việc lựa chọn Nose Radius không thể tách rời khỏi Ap.

Ví dụ:

Nếu chi tiết chỉ cho phép: Ap = 0.2 mm nhưng lại sử dụng nose radius quá lớn, geometry đó chưa chắc đã là lựa chọn tối ưu.

Do đó khi chọn insert cần nhìn đồng thời: Ap ↔ Nose Radius ↔ Feed ↔ Surface Finish

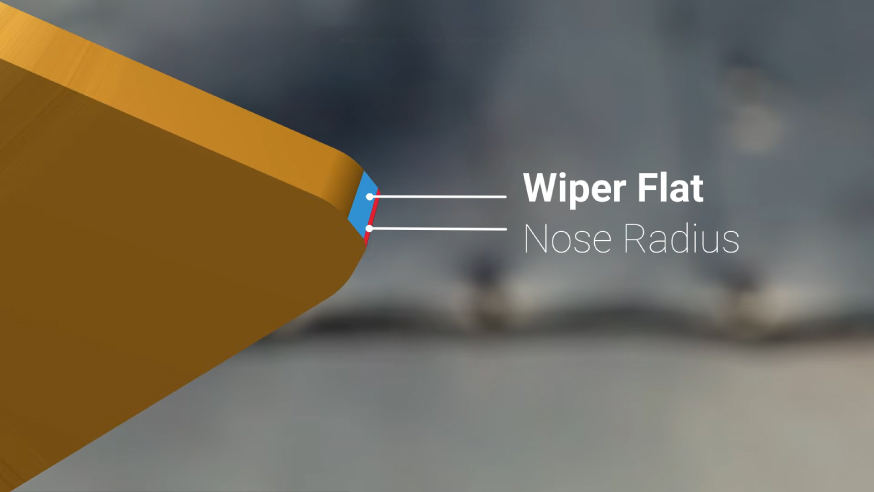

8. Wiper Insert – Giải pháp tăng Feed nhưng vẫn duy trì Surface Finish

Một trong những geometry đáng chú ý khác là Wiper. Wiper tạo ra vùng tiếp xúc đặc biệt tại phần nose của insert. Mục tiêu là cải thiện khả năng tạo bề mặt khi tăng feed.

Nếu giữ nguyên Feed thì Insert Wiper có thể giúp giảm đáng kể độ nhám bề mặt.

Nếu giữ nguyên yêu cầu Surface Finish, ta có thể sử dụng Insert Wiper để tăng Feed so với insert thông thường.

Chúng ta sẽ có quy tắc chung: với cùng Feed, Insert Wiper có thể giảm khoảng một nửa độ nhám; hoặc cùng yêu cầu Surface Finish, Feed có thể tăng khoảng 2 lần.

Đây là lý do Wiper thường được quan tâm trong những ứng dụng cần: năng suất cao + surface finish tốt.

9. Nhưng Insert Wiper không phải lúc nào cũng là lựa chọn tốt nhất

Đây là điểm rất quan trọng. Insert Wiper có thể làm tăng khả năng tiếp xúc giữa insert và chi tiết.

Do đó: Sử dụng Insert Wiper → Surface Finish tốt hơn

Nhưng cũng có thể: Insert Wiper → Cutting Pressure cao hơn

Nếu hệ thống có:

• Độ cứng vững thấp,
• Chi tiết dài,
• Chi tiết nhỏ,
• Holder yếu,
• Máy có độ ổn định thấp,

Thì việc sử dụng Wiper không đúng ứng dụng có thể gây ra vấn đề.

10. Khi bị rung, chúng ta nên kiểm tra gì trước?

Thay vì lập tức thay đổi RPM, ta có thể xây dựng một quy trình kiểm tra có hệ thống:

Bước 1 – Kiểm tra độ cứng vững

• Machine
• Toolholder
• Insert clamping
• Workholding
• Overhang
• Độ nhô của chi tiết

Bước 2 – Kiểm tra Insert Geometry

• Insert shape
• Positive / Negative
• Lead angle
• Nose radius
• Chipbreaker
• Wiper

Bước 3 – Kiểm tra Cutting Parameters

• Vc
• RPM
• Feed
• Ap
• Cutting direction

Bước 4 – Quan sát dạng mòn

• Flank wear
• Crater wear
• Notch wear
• Chipping
• Built-up edge

Bước 5 – Điều chỉnh

Không nên thay đổi đồng thời quá nhiều biến số. Tốt hơn là thay đổi một yếu tố, chạy thử và đánh giá kết quả.

11. Bảng lựa chọn Insert Geometry nhanh
