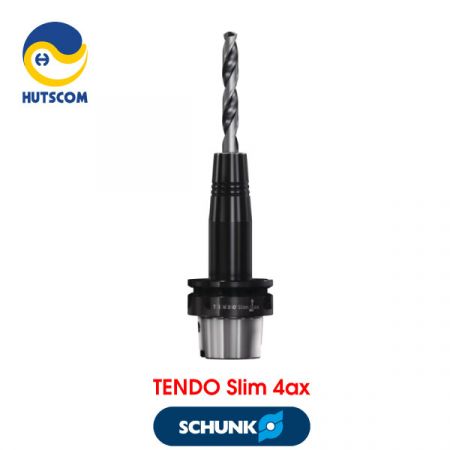

Đầu Kẹp Thủy Lực Schunk Tendo Slim 4ax

Đầu Kẹp Thủy Lực Schunk Tendo Slim 4ax

Đầu kẹp thủy lực hay còn gọi là Đầu kẹp giản nở thủy lực (Hydraulic expansion holder) là đầu kẹp dùng cho gia công phay CNC. Đầu kẹp thủy lực hoạt động bằng cách đẩy lỏng thủy lực khi chúng ta siết ốc (ở bên hông đầu kẹp được lắp vào. Quá trình này ép chặt thành lỗ của đầu kẹp từ đó giúp kẹp chặt dụng cụ tại chỗ với lực lên tới 890kN (thường thấy ở các đầu kẹp thủy lực mô-men xoắn cao).

Chất lỏng thủy lực dùng để kẹp dụng cụ cắt cũng hoạt động như một cơ cấu giảm rung (vibration damping), giúp giảm rung và tiếng kêu trong quá trình gia công. Điều này cải thiện tuổi thọ của dụng cụ và độ hoàn thiện bề mặt, cũng như đảm bảo độ chính xác vượt trội so với các loại đầu kẹp tiêu chuẩn như đầu kẹp ER collet .v.v.

Đầu kẹp thủy lực TENDO Slim 4ax được SCHUNK phát triển phục vụ gia công trục và gia công tinh hướng tâm. Đây là sản phẩm duy nhất trong cùng loại đáp ứng mọi yêu cầu: Thiết kế dạng slim tương tự đầu kẹp nhiệt theo tiêu chuẩn DIN 69882-8, dễ xử lý, thời gian thiết lập ngắn, tuổi thọ dụng cụ dài, tính linh hoạt cao cũng như có thể sử dụng với lượng bôi trơn tối thiểu.

Biến thể TENDO Slim 4ax Cool Flow cho phép làm mát ngoại vi thông qua các rãnh làm mát trong thành. Chất làm mát được đưa trực tiếp vào lưỡi cắt của dụng cụ.

 Ưu điểm – Lợi ích

• Tính linh hoạt cao
• Thay đổi dao cụ chính xác đến micron trong vòng vài giây mà không cần thiết bị ngoại vi
• Giảm rung động (Vibration damping) tuyệt vời
• Tất cả các loại cán dao có bán trên thị trường đều có thể sử dụng được với Tendo Silver
• Tiêu chuẩn Fine-Balanced
• Giải pháp tối ưu cho gia công trục
• Độ đảo vĩnh viễn và độ chính xác lặp lại < 0,003 mm
• Có thể tăng giảm độ dài vô cùng chính xác
• Khả năng tương thích toàn diện, có thể lắp cán nối Tendo SVL hoặc cán nối Tribos SVL
• Có rãnh dầu để truyền mô-men xoắn đáng tin cậy

 Thông số kĩ thuật

- Tiêu chuẩn chuôi đầy đủ: HSK-A 63 - HSK-A 100 - SK40 - SK50 - BT30 - BT40 - BT50 - CAT40 - CAT50

- Chiều dài làm việc từ 80mm - 90mm - 120mm

- Đường kính kẹp dao trực tiếp: 6mm - 8mm - 10mm - 12mm -16mm - 20mm, hệ inch 1/4" - 3/8" - 1/2" - 5/8" - 3/4"

XEM ĐẦY ĐỦ CATALOGUE ĐẦU KẸP THỦY LỰC SCHUNK TENDO SLIM 4AX
