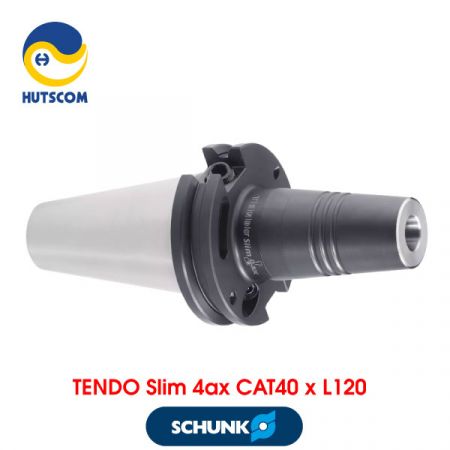

Đầu Kẹp Thủy Lực Schunk TENDO Slim 4ax CAT40 L120
Đầu kẹp thủy lực hay còn gọi là Đầu kẹp giản nở thủy lực (Hydraulic expansion holder) là đầu kẹp dùng cho gia công phay CNC. Đầu kẹp thủy lực hoạt động bằng cách đẩy lỏng thủy lực khi chúng ta siết ốc (ở bên hông đầu kẹp được lắp vào. Quá trình này ép chặt thành lỗ của đầu kẹp từ đó giúp kẹp chặt dụng cụ tại chỗ với lực lên tới 890kN (thường thấy ở các đầu kẹp thủy lực mô-men xoắn cao).
Chất lỏng thủy lực dùng để kẹp dụng cụ cắt cũng hoạt động như một cơ cấu giảm rung (vibration damping), giúp giảm rung và tiếng kêu trong quá trình gia công. Điều này cải thiện tuổi thọ của dụng cụ và độ hoàn thiện bề mặt, cũng như đảm bảo độ chính xác vượt trội so với các loại đầu kẹp tiêu chuẩn như đầu kẹp ER collet .v.v.
Đầu kẹp thủy lực TENDO Slim 4ax được SCHUNK phát triển phục vụ gia công trục và gia công tinh hướng tâm. Đây là sản phẩm duy nhất trong cùng loại đáp ứng mọi yêu cầu: Thiết kế dạng slim tương tự đầu kẹp nhiệt theo tiêu chuẩn DIN 69882-8, dễ xử lý, thời gian thiết lập ngắn, tuổi thọ dụng cụ dài, tính linh hoạt cao cũng như có thể sử dụng với lượng bôi trơn tối thiểu.
Thông số kĩ thuật
- Tiêu chuẩn côn (Interface) CAT40
- Đường kính kẹp dao trực tiếp: 6mm - 8mm - 10mm - 12mm -16mm - 20mm, hệ inch 1/4" - 3/8" - 1/2" - 5/8" - 3/4"
- Chiều dài làm việc 120mm hoặc 4.72"
| Description | ID | Toolholder interface | Clamping diameter D1 | Projecting length L1 [mm]/[inch] |
| TENDO Slim 4ax CAT40 Ø6x120 | 1414702 | CAT 40 | 6 mm | 120 mm / 4.7" |
| TENDO Slim 4ax CAT40 Ø8x120 | 1414703 | CAT 40 | 8 mm | 120 mm / 4.7" |
| TENDO Slim 4ax CAT40 Ø10x120 | 1414704 | CAT 40 | 10 mm | 120 mm / 4.7" |
| TENDO Slim 4ax CAT40 Ø12x120 | 1414705 | CAT 40 | 12 mm | 120 mm / 4.7" |
| TENDO Slim 4ax CAT40 Ø16x120 | 1414706 | CAT 40 | 16 mm | 120 mm / 4.7" |
| TENDO Slim 4ax CAT40 Ø20x120 | 1414710 | CAT 40 | 20 mm | 120 mm / 4.7" |
| TENDO Slim 4ax CAT40 Ø1/4"x4,72" | 1407729 | CAT 40 | 1/4" | 119,89 mm / 4.7" |
| TENDO Slim 4ax CAT40 Ø3/8"x4.72" | 1407730 | CAT 40 | 3/8" | 119,89 mm / 4.7" |
| TENDO Slim 4ax CAT40 Ø1/2"x4.72" | 1407731 | CAT 40 | 1/2" | 119,89 mm / 4.7" |
| TENDO Slim 4ax CAT40 Ø5/8"x4.72" | 1407732 | CAT 40 | 5/8" | 119,89 mm / 4.7" |
| TENDO Slim 4ax CAT40 Ø3/4"x4.72" | 1407733 | CAT 40 | 3/4" | 119,89 mm / 4.7" |
XEM ĐẦY ĐỦ CATALOGUE ĐẦU KẸP THỦY LỰC SCHUNK TENDO SLIM 4AX
