Cách Chọn Dao Phay Nuyên Khối Đúng Thiết Kế Theo Ứng Dụng

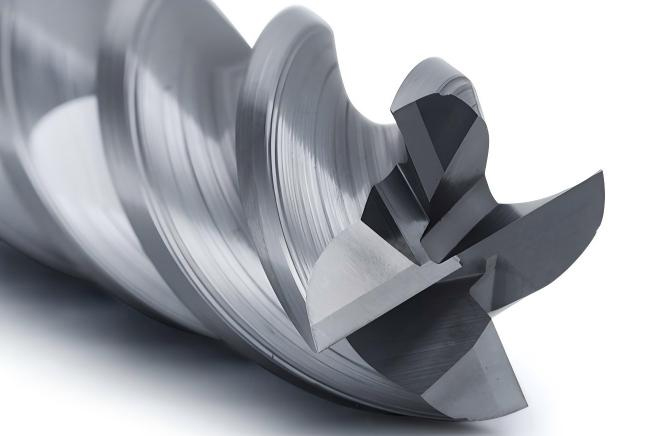

Thiết kế dao phay hợp kim nguyên khối: Vì sao cùng một đường kính nhưng hiệu suất lại rất khác nhau?

Khi lựa chọn dao phay hợp kim nguyên khối (Solid Carbide End Mill), nhiều người thường tập trung vào đường kính dao, số me hoặc lớp phủ. Tuy nhiên, hai sản phẩm dao phay có cùng đường kính và cùng số me hoàn toàn có thể cho kết quả gia công rất khác nhau.

Một dao có thể chạy tốc độ cao, lượng chạy dao lớn và vẫn ổn định. Trong khi một dao khác lại nhanh mòn, rung, gãy hoặc thoát phoi kém.

Lý do nằm ở thiết kế tổng thể của dao.

Đường kính phần lõi - Core diameter, hình học lưỡi cắt - flute geometry, góc xoắn - helix angle, rake angle, relief geometry, corner geometry .v.v.  không hoạt động độc lập. Chúng được thiết kế để tạo ra một sự cân bằng giữa độ cứng vững – khả năng thoát phoi – lực cắt – nhiệt – độ ổn định và tuổi thọ dao.

Vì vậy, thay vì chỉ hỏi: “Dao này bao nhiêu me?” thì câu hỏi quan trọng hơn phải là: “Thiết kế của dao này phù hợp với ứng dụng gia công của tôi như thế nào?”

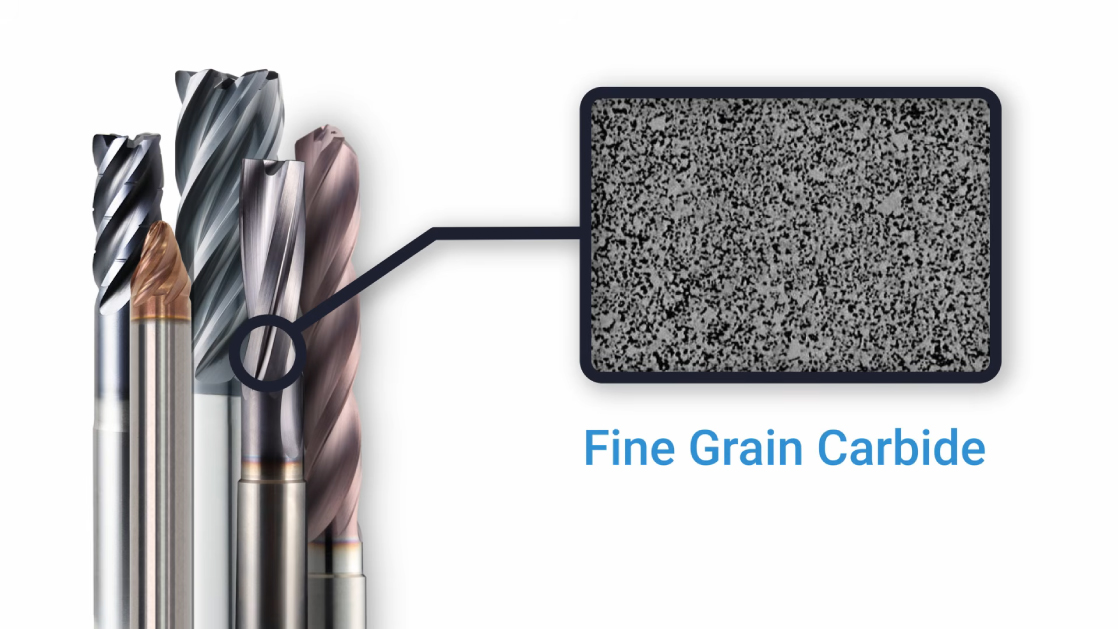

1. Vật liệu nền carbide – nền tảng đầu tiên của dao phay nguyên khối

Dao phay hợp kim nguyên khối thường được chế tạo từ cemented carbide, trong đó các hạt tungsten carbide được liên kết bởi cobalt và trải qua quá trình thiêu kết. Đối với các dòng dao hiệu suất cao, vật liệu carbide có thể sử dụng cấu trúc hạt rất mịn nhằm đạt được sự cân bằng giữa độ bền, độ dai và khả năng chống mài mòn.

Điều này rất quan trọng bởi dao phay phải đồng thời chịu:

• Lực cắt;
• Nhiệt sinh ra trong vùng cắt;
• Ma sát;
• Rung động;
• Tải trọng thay đổi trong quá trình vào/ra khỏi phôi.

Do đó, không nên hiểu đơn giản rằng carbide càng cứng thì dao càng tốt. Trong thực tế, thiết kế dao luôn phải cân bằng giữa hardness và toughness. Dao cần độ cứng cao để chống mài mòn, nhưng cũng cần độ dai phù hợp để giảm nguy cơ sứt mẻ hoặc gãy khi điều kiện gia công không ổn định.

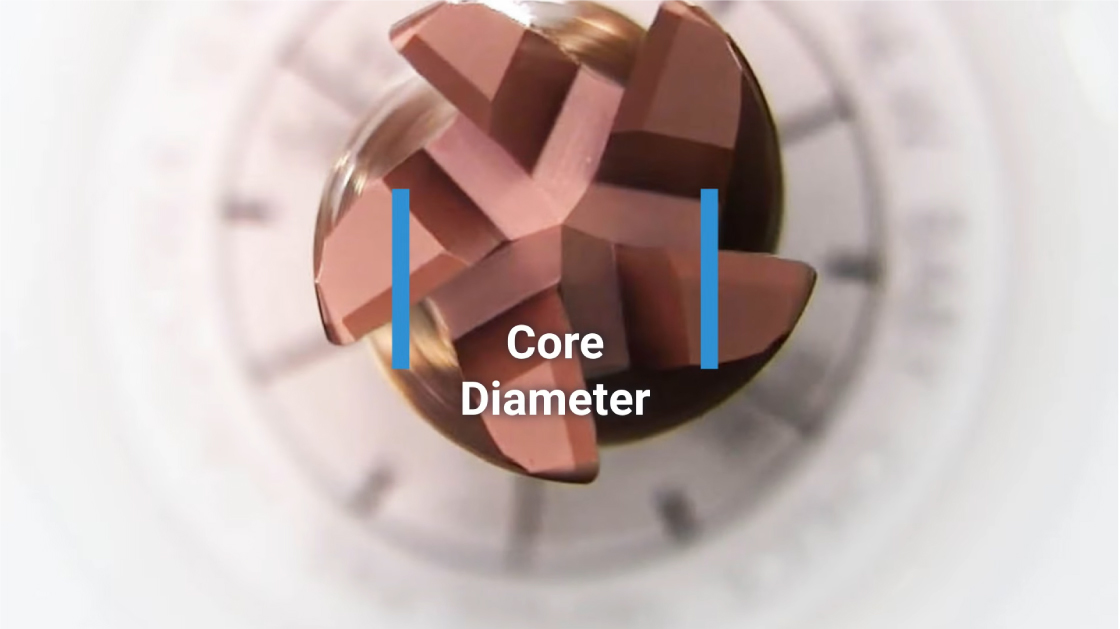

2. Đường kính lõi dao – bài toán giữa độ cứng và không gian thoát phoi

Đây là một trong những yếu tố quan trọng nhất nhưng thường ít được người dùng nhìn thấy.

Core diameter là phần vật liệu nằm ở trung tâm của dao. Có thể hình dung rất đơn giản: Core nhỏ → flute lớn → nhiều không gian chứa phoi

Trong khi: Core lớn → thân dao cứng hơn → khả năng chống uốn tốt hơn

Lõi nhỏ giúp tạo không gian lưỡi cắt lớn, đặc biệt hữu ích khi gia công thô hoặc gia công vật liệu tạo phoi lớn như nhôm. Nhưng khi chiều dài dao tăng, thiết kế lõi nhỏ sẽ làm giảm khả năng chống uốn và giảm độ ổn định.

Ngược lại, core lớn giúp tăng độ cứng vững, phù hợp hơn với:

• Gia công tinh;
• Yêu cầu thành thẳng;
• Dung sai chặt;
• Dao có chiều dài lớn;
• Ung dụng có lực cắt cao.

Core thẳng và Step/Tapered Core

Không phải mọi dao đều sử dụng phần lõi core có đường kính cố định.

Lõi thẳng -Straight Core duy trì đường kính lõi tương đối ổn định dọc theo chiều dài dao. Trong khi đó, Step Core hoặc Tapered Core có đường kính lõi tăng dần về phía chuôi. Thiết kế này giúp tăng độ cứng ở những vị trí chịu lực uốn lớn, đặc biệt với dao long-reach, nhưng đồng thời sẽ làm giảm không gian chứa phoi. Một ví dụ thực tế là các dòng dao long-reach 4×D thường có phần core dày hơn dao ngắn. Đây không phải là phần vật liệu dư thừa mà là một thiết kế có chủ đích nhằm kiểm soát deflection khi chiều sâu cắt tăng.

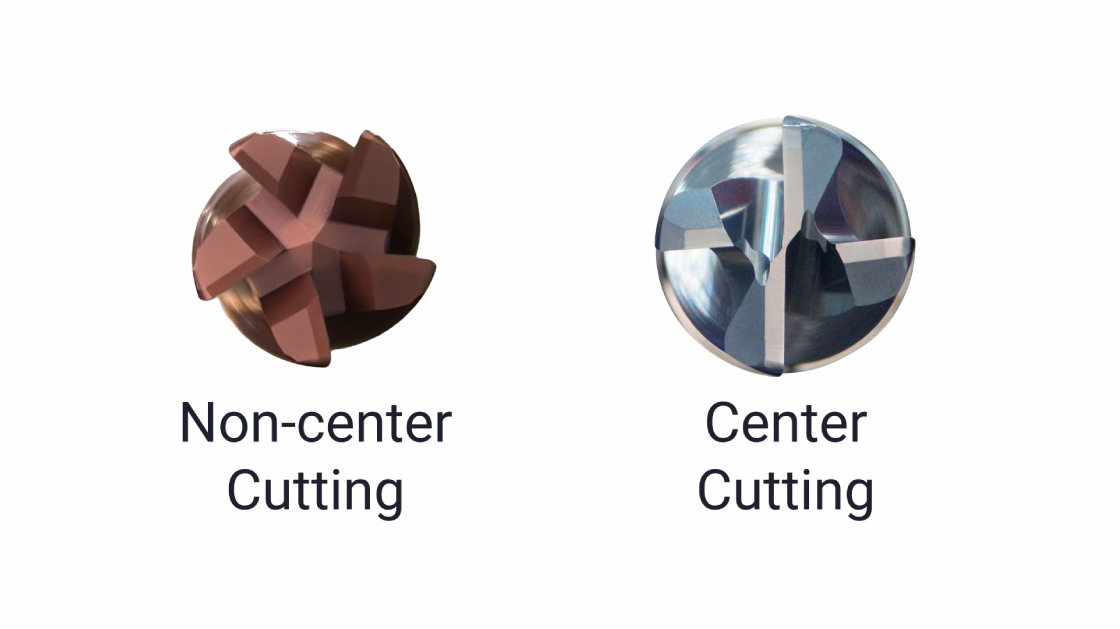

3. Hình học đầu dao – dao có thể plunge hay không?

Một yếu tố rất quan trọng khác là end geometry. Trước khi chọn dao, cần xác định phương pháp đưa dao vào vật liệu.

Center Cutting

Dao center cutting có lưỡi cắt kéo đến vùng tâm nên có thể thực hiện:

• Plunge milling;
• ramping;
• helical interpolation;
• pocket machining.

Non-center Cutting

Dao non-center cutting không được thiết kế để plunge trực tiếp xuống vật liệu. Chúng vẫn có thể sử dụng trong một số phương pháp ramping nhưng góc vào cần phù hợp với thiết kế dao. Đây là lý do khi lập trình gia công pocket, không nên chỉ nhìn đường kính và số me rồi lựa chọn dao.

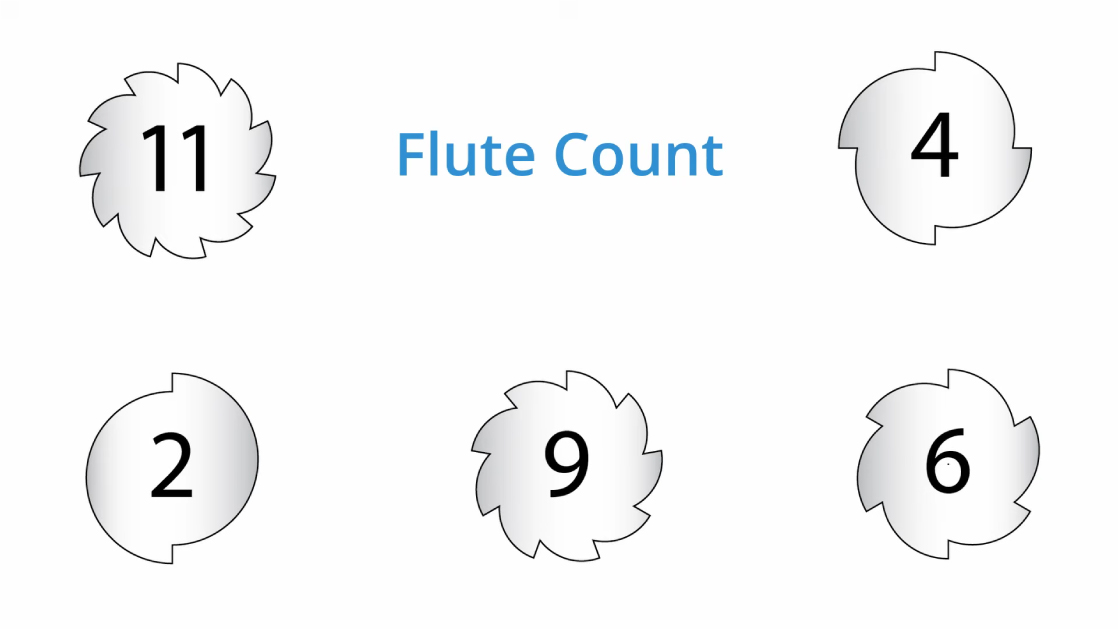

4. Số lượng me cắt – nhiều me chưa chắc tốt hơn

Số me (flute count) quyết định đồng thời:

• Số lưỡi cắt tham gia;
• Không gian chứa phoi;
• Độ dày lõi;
• Mức độ tiếp xúc giữa dao và phôi.

Ít me

Ít me thường tạo ra không gian flute lớn hơn. Ưu điểm:

• Thoát phoi tốt;
• Phù hợp với lượng phoi lớn;
• Thích hợp cho nhiều ứng dụng roughing.

Nhiều me

Nhiều me cho phép nhiều lưỡi cắt tham gia vào quá trình gia công. Ưu điểm:

• Tăng khả năng chịu tải của dao;
• Phù hợp với finishing;
• Phù hợp với các chiến lược high-efficiency milling khi radial engagement thấp.

Nhưng số me càng tăng thì chip space càng giảm. Nếu lượng phoi quá lớn mà không kiểm soát tốt radial engagement, khả năng thoát phoi sẽ trở thành yếu tố giới hạn. Vì vậy không thể kết luận 5 me tốt hơn 3 me mà số me cắt phải được lựa chọn cùng với vật liệu, chiến lược chạy dao, ae, ap, chip load và yêu cầu thoát phoi.

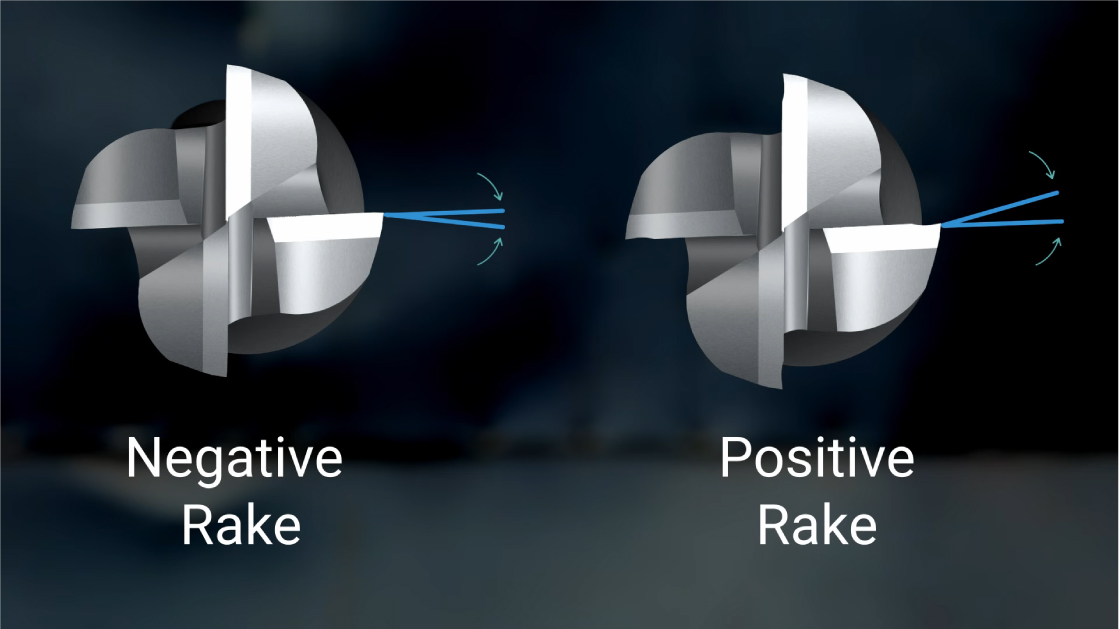

5. Rake Angle – quyết định cách dao “ăn” vào vật liệu

Rake angle ảnh hưởng trực tiếp đến cách lưỡi cắt đi vào vật liệu và cách hình thành phoi.

Positive Rake

Góc trước dương tạo lưỡi cắt sắc hơn. Ưu điểm:

• Lực cắt thấp hơn;
• Khả năng cắt shear tốt;
• Cắt “nhẹ” hơn.

Đặc biệt phù hợp với các vật liệu mềm hoặc có xu hướng bám dính như nhôm.

Negative Rake

Góc trước âm làm lưỡi cắt khỏe hơn. Ưu điểm:

• Chống sứt mẻ tốt hơn;
• Chịu tải cạnh cắt cao hơn;
• Phù hợp với những vật liệu hoặc điều kiện cần ưu tiên độ bền cạnh.

Do đó, một dao tối ưu cho nhôm sẽ có Rake angle rất khác một dao được thiết kế cho thép hoặc superalloy, dù hình dáng bên ngoài có thể khá giống nhau.

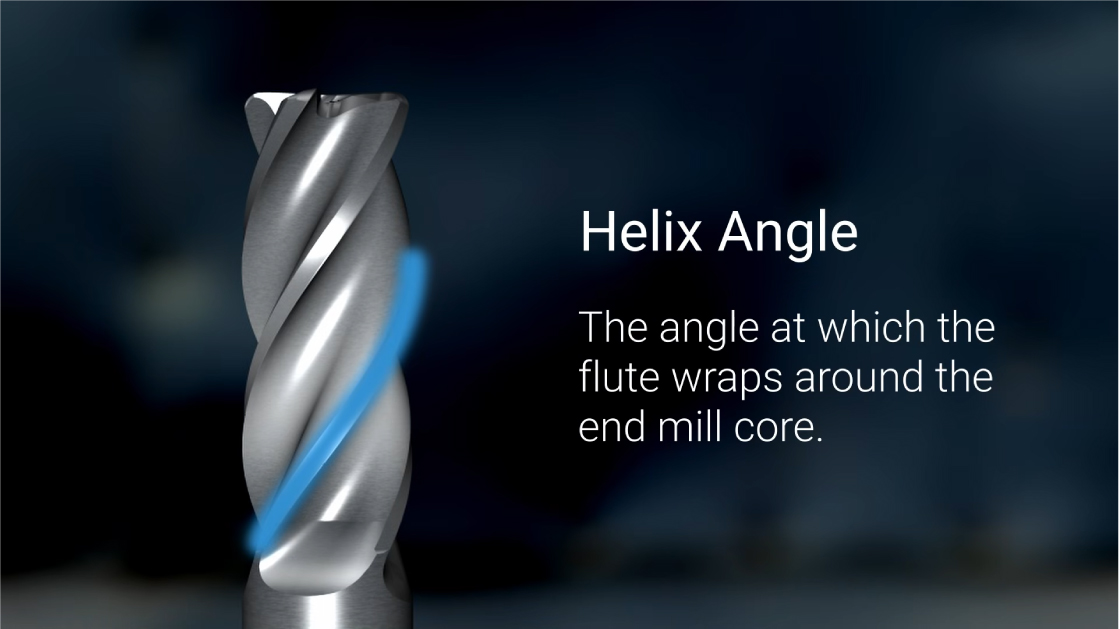

6. Helix Angle – không phải cứ góc xoắn càng lớn càng tốt

Helix angle – góc xoắn là góc mà flute tạo ra khi chạy quanh thân dao. Nó ảnh hưởng đến:

• Khả năng shear;
• Hướng thoát phoi;
• Lực cắt;
• Chiều dài lưỡi cắt tham gia;
• Độ êm của quá trình cắt.

Góc xoắn lớn thường tạo ra chuyển động cắt êm hơn và khả năng cắt shear tốt hơn. Góc xoắn ảnh hưởng đáng kể đến dòng phoi và lực cắt, trong nhiều trường hợp, góc xoắn cao được ưu tiên cho finishing, còn góc xoắn thấp có lợi thế về độ khỏe cạnh trong roughing.

Nhưng góc xoắn cao không đồng nghĩa với “tốt hơn”, bởi vì nó đồng nghĩa với

• Giảm không gian chứa phoi;
• Tăng lực cắt theo phương axial;
• Tăng diện tích tiếp xúc;
• Tăng ma sát và nhiệt;
• Tạo xu hướng kéo dao ra khỏi holder trong một số điều kiện.

Variable Helix – tại sao lại cần thiết?

Một thiết kế rất phổ biến trên dao high-performance hiện nay là Variable Helix - Góc xoắn biến thiên

Thay vì để mọi lưỡi cắt có cùng một góc xoắn, thì nhà sản xuất chế tạo góc xoắn được thay đổi theo thiết kế.

Mục tiêu là phá vỡ tính tuần hoàn của lực cắt và giảm harmonic vibration - dao động điều hòa, từ đó giúp quá trình gia công ổn định hơn, đặc biệt với dao dài hoặc hệ thống có độ cứng vững hạn chế.

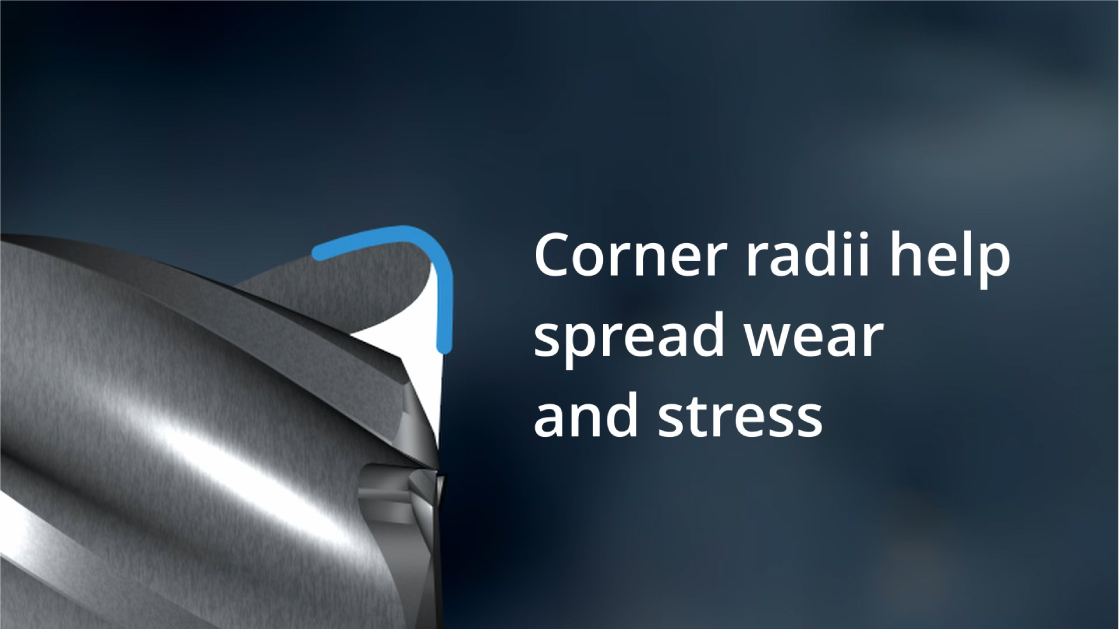

7. Corner Radius – một bán kính nhỏ có thể tạo ra khác biệt lớn

Với dao phay ngón - square end mill, góc 90° tạo ra cạnh rất sắc nhưng đồng thời cũng tập trung ứng suất tại góc cắt. Trong những vật liệu khó gia công như heat-resistant superalloys, vị trí này có thể trở thành điểm bắt đầu của quá trình mài mòn. Nếu sử dụng dao phay bo góc - corner radius end mill có thể phân bố tải cắt tốt hơn và giảm tập trung ứng suất tại góc, từ đó cải thiện tuổi thọ dao.

Tuy nhiên, bán kính lớn hơn cũng không phải lúc nào tốt hơn. Corner radius quá lớn có thể làm tăng diện tích tiếp xúc, tăng lực cắt và dẫn đến:

• Chatter;
• Deflection;
• Giảm tuổi thọ dao nếu máy và hệ thống gá không đủ cứng vững.

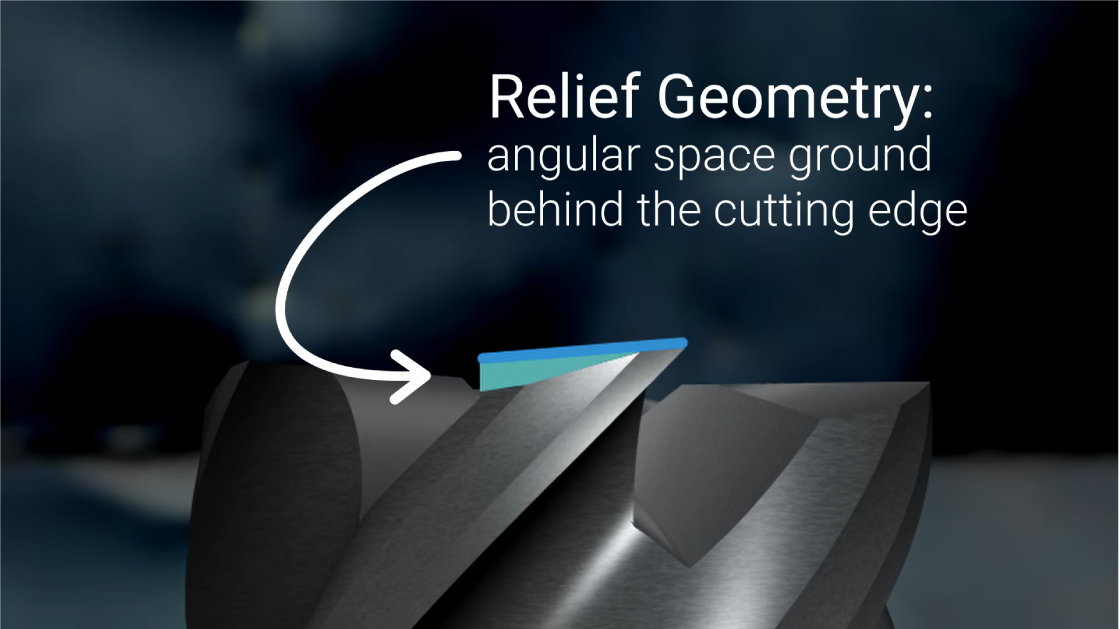

8. Relief Geometry – yếu tố ít được chú ý nhưng ảnh hưởng trực tiếp đến nhiệt và tuổi thọ

Phía sau cutting edge là relief geometry – hình học mặt sau/thoát dao.

Nó quyết định mức độ tiếp xúc giữa thân dao và bề mặt gia công. Một số dạng relief có thể được thiết kế để ưu tiên:

• Độ cứng cạnh;
• Giảm ma sát;
• Giảm nhiệt;
• Khả năng thoát khỏi vùng cắt;
• Độ ổn định của cutting edge.

Các nhà sản xuất dụng cụ cắt trên thị trường phân ra thành các loại Relief Geometry như eccentric relief, faceted relief và circular land, trong đó mỗi kiểu tạo ra sự cân bằng khác nhau giữa độ khỏe cạnh và mức độ tiếp xúc với phôi.

Những chi tiết hình học rất nhỏ trên dao có thể tạo ra khác biệt lớn trong quá trình gia công thực tế.

Vậy chọn dao phay hợp kim nguyên khối như thế nào?

Không nên bắt đầu bằng câu hỏi: “Dao nào tốt nhất?”

Mà nên bắt đầu bằng:

1. Tôi đang gia công vật liệu gì?

Ví dụ:Aluminum - Steel - Stainless Steel - Cast Iron - Titanium - Inconel / Superalloy - Hardened Steel .v.v.v

2. Mục tiêu chính là gì?

• Roughing?
• Semi-finishing?
• Finishing?
• High Material Removal Rate?
• Surface finish?
• Dimensional accuracy?

3. Hệ thống có đủ cứng vững không?

Cần xem xét về máy móc, spindle, tool holder, độ dài dao nhô ra, độ cứng của phôi và đồ gá v.v.v.

4. Khả năng thoát phoi như thế nào?

Đặc biệt quan trọng khi gia slotting, deep pocket, full-width cutting, vật liệu tạo phoi dài như nhôm, lượng phoi lớn.

5. Có nguy cơ rung không?

Nếu có thì cân nhắc giảm overhang, tăng độ cứng, xem xét variable helix/variable pitch, lựa chọn dao có thiết kế core phù hợp, tối ưu số me và radial engagement

Bảng tổng hợp: Mỗi thiết kế phù hợp với mục tiêu nào?
