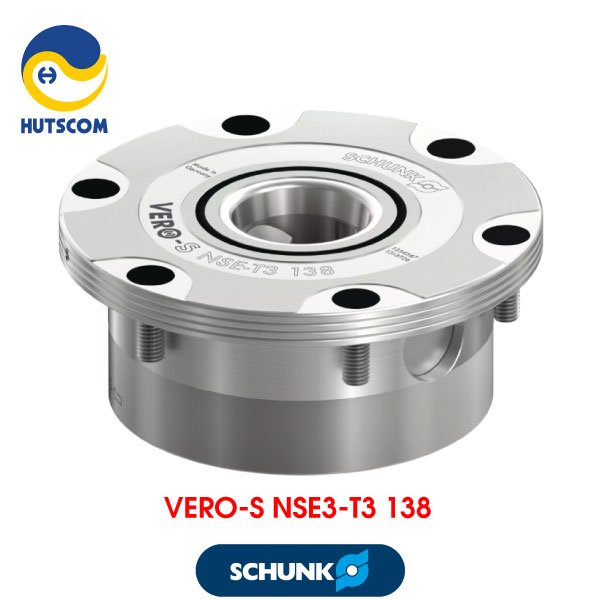

SCHUNK NSE3-T3 138 – Module kẹp thay pallet nhanh VERO-S

SCHUNK NSE3-T3 138 là module kẹp tiêu chuẩn thuộc hệ thống VERO-S Quick-Change Pallet System, được thiết kế cho các ứng dụng gia công phay đa năng. Module sử dụng cơ cấu kẹp bằng lò xo, mở bằng khí nén và tích hợp chức năng Turbo để tăng lực kéo xuống lên đến 24 kN

Với độ chính xác lặp lại <0.005 mm, cơ cấu định vị bằng short taper và khả năng tương thích 100% với thế hệ NSE plus 138, NSE3-T3 138 là giải pháp phù hợp cho các hệ thống gá đặt cần thay đổi pallet nhanh, độ chính xác cao và khả năng tự động hóa.

Thay vì phải tháo lắp và căn chỉnh lại từng thiết bị gá trên máy, VERO-S sử dụng module kẹp kết hợp với clamping pin và pallet để thực hiện định vị và kẹp trong một hệ thống thay đổi nhanh.

NSE3-T3 138 có thể được lắp trực tiếp vào Tombstone hoặc sử dụng như một phần của hệ thống clamping station. Hệ thống VERO-S cho phép kết hợp nhiều cấu hình clamping device khác nhau tùy theo loại máy và ứng dụng.

Ưu điểm nổi bật của SCHUNK NSE3-T3 138

Độ chính xác lặp lại <0.005 mm

NSE3-T3 138 sử dụng cơ cấu định vị bằng short taper, kết hợp với cơ cấu khóa form-fit giúp tạo giao diện kết nối có độ chính xác lặp lại cao.

Repeat accuracy: <0.005 mm.

Lực kéo xuống lên đến 24 kN

Lực kéo xuống tiêu chuẩn của module là 7 kN. Khi kích hoạt chức năng Turbo, lực kéo xuống tăng lên 24 kN.

Turbo được thiết kế để tăng khả năng giữ chặt trong quá trình gia công và cho phép khai thác các cutting parameters cao hơn tùy theo ứng dụng.

Vận hành bằng khí nén 6 bar

Module được mở bằng khí nén với áp suất mở 6 bar. Cơ cấu kẹp sử dụng lực lò xo, do đó không cần duy trì áp suất khí để giữ lực kẹp trong trạng thái khóa.

Cơ cấu Dual Stroke

NSE3 sử dụng patented dual stroke system để chuyển đổi lực tác động thành lực kéo xuống lớn thông qua cơ cấu clamping slide.

Khóa tự giữ

Cơ cấu form-fit, self-retained locking giúp duy trì lực kéo xuống ngay cả khi xảy ra sụt áp.

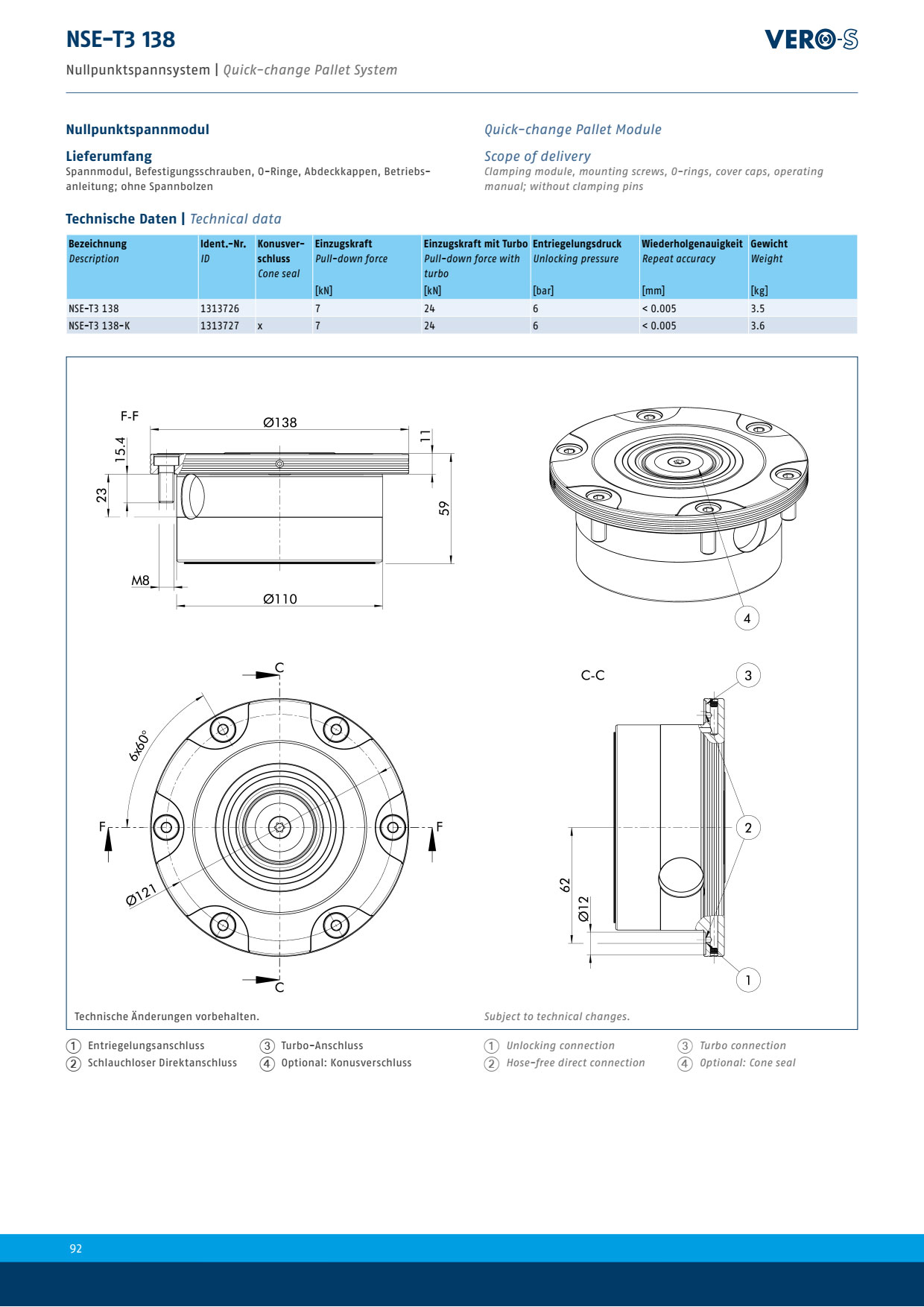

Thông số kỹ thuật SCHUNK NSE3-T3 138
